產(chǎn)品概述
本品由A型和B型兩種產(chǎn)品組成，其中A型增強劑為粉體，B型增強劑是為液體。主要是通過分散、增效、增強和激發(fā)組分的物理和化學(xué)雙重作用實現(xiàn)混凝土中用工業(yè)廢渣（粉煤灰和礦粉等）代替70%~90%的水泥。在保證混凝土強度的前提下，能大幅度降低其水化熱，改變傳統(tǒng)混凝土的微觀結(jié)構(gòu)，生成大量晶須，具有微膨脹作用，可對混凝土進行收縮補償，增加混凝土體積穩(wěn)定性，能大大提高抗?jié)B性能，耐久性能優(yōu)異，可廣泛應(yīng)用各種大體積混凝土。
主要技術(shù)性能
能有效提高混凝土強度，抗壓強度可提高10~15%，抗折強度可提高20~25%，劈裂抗拉強度可提高5~10%；
降低混凝土水化熱可達40~50%，大大減少由水化熱引起的大體積混凝土溫差裂縫；
有效改善混凝土防滲性能，28d滲水高度僅為5.9 mm；
具有微膨脹作用，對混凝土進行收縮補償，28d 收縮率比為90%以下。
適用范圍
各種大體積混凝土；
大型基礎(chǔ)工程、水工工程、大壩工程、地下工程、灌注樁；
抗腐蝕混凝土，如海工混凝土，鹽堿地混凝土，污水管道混凝土等；
玻璃纖維增強混凝土。
使用方法及注意事項
采用雙摻技術(shù)，A型增強劑摻量在5%~15%之間，B型增強劑摻量在0.5~2%之間，根據(jù)不同的水泥替代量試驗確定最佳摻量；
粉煤灰等級不低于Ⅱ級；礦粉等級不低于S95；
當(dāng)環(huán)境氣溫低于15℃時，混凝土早期強度略低，但后期強度能達到設(shè)計要求，應(yīng)加強養(yǎng)護；更適用于環(huán)境溫度高于20℃的夏季施工。
包裝、儲運
粉體可以袋裝或罐車裝運；
液體可用1噸/桶或200 kg/桶包裝，也可采用罐車裝運；
置于陰涼干燥處，防破損和防長時間高溫暴曬；
非易燃、易爆品，妥善保管；
有效期1年，到期后應(yīng)經(jīng)試驗確定再使用。

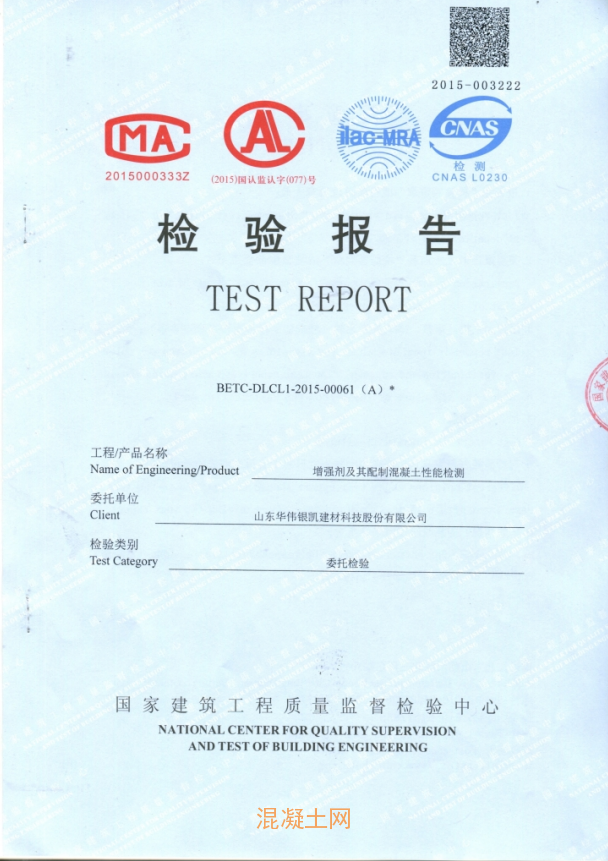

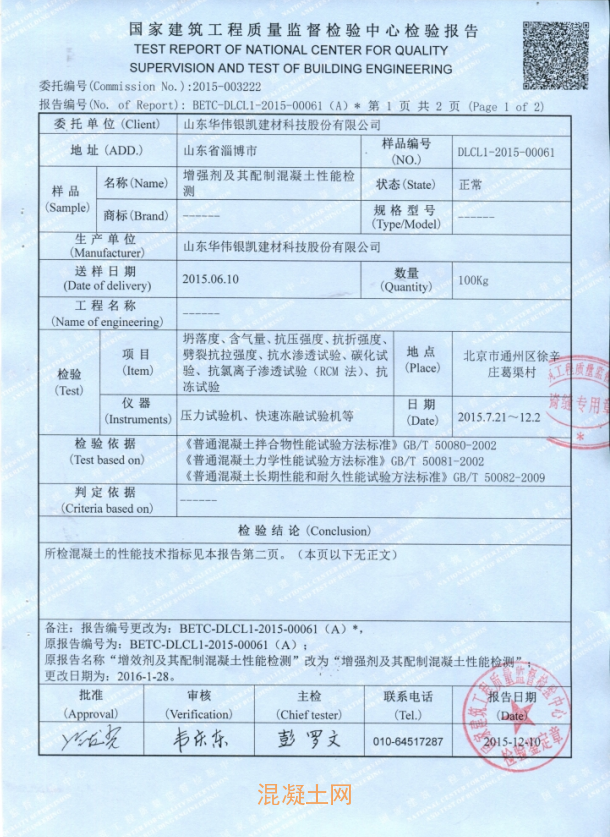

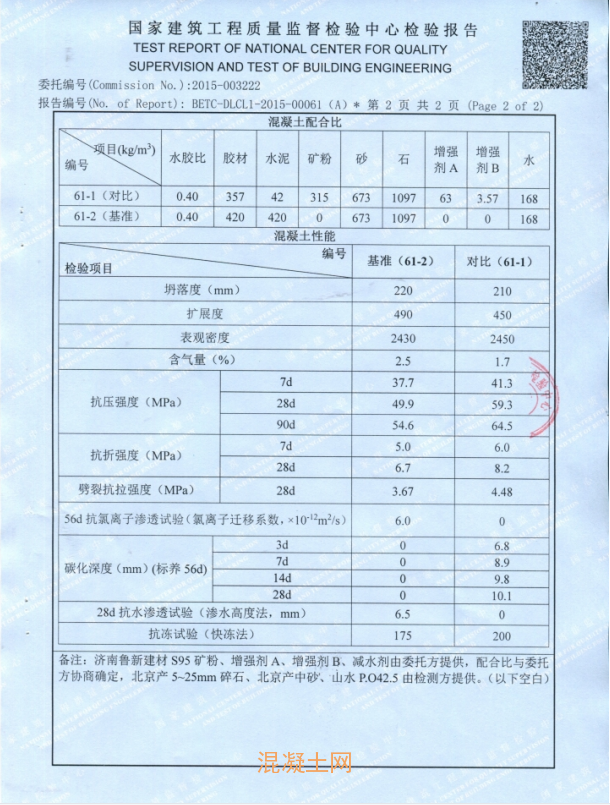

低碳混凝土高性能增強劑檢驗報告
