2019年度“東大杯”第二屆混凝土外加劑技術PK擂臺賽——南京賽事細則
總則
由于我們的比賽在行業具有引領及倡導作用，所以為了確保比賽的真實性和有效性，提倡技術進步及環保意識，歡迎利用工業廢棄物做原料，禁止使用生產及應用過程中釋放有毒有害物質的原料；原則上每個方向賽組不超過10個選手。
為了體現比賽的公平公正，充分體現不同方向的優勢，特別強調：
1 大單體方向氧化劑、還原劑及鏈轉移劑不限，聚合單體僅可以使用丙烯酸，禁止使用其他小單體（下文合成原料中的馬來酸酐、丙烯酰胺、甲基丙烯磺酸鈉、烯丙基磺酸鈉、2-丙烯酰胺基-2-甲基丙磺酸(AMPS)、丙烯酸羥乙酯、丙烯酸羥丙酯、丙烯酸甲酯、丙烯酸乙酯以及未知的小單體均禁用）。
2 小單體方向采用會務組統一提供的相應大單體DD-524（TPEG），禁止使用自帶的大單體，氧化劑、還原劑及鏈轉移劑不限，聚合小單體不限。
3 原位合成方向所有原料均不限制，即可以使用不同的大單體、氧化劑、還原劑、鏈轉移劑及聚合小單體，但禁止攜帶固體成品當作原料，一經發現終身禁賽，如果現場合成結束，有中和操作，請裁判到場記錄。
現場合成地址：
南京奧萊特新材料股份有限公司指定統一實驗室
時間安排：
現場合成時間：2019年6月11日-6月12日兩個全天（9：00~18：00）
樣品配制及混凝土現場測試比賽：2019年6月13日上午9：00開始，當天全部結束
1、原材料與配合比
由各參賽選手現場制備聚羧酸系減水劑母體（固體/母液）大賽舉辦方提供水泥、砂、石子、水、復配用基準水劑等材料大賽采用固定混凝土配合比測試法
(1)外加劑
由各參賽隊現場制備減水劑母液或母體，不可以復配；
(2)膠凝材料
水泥采用當地通用“南京中聯”PO42.5水泥，相關技術指標見表1.1和表1.2。
表1.1“南京中聯”PO42.5水泥化學組成（%）

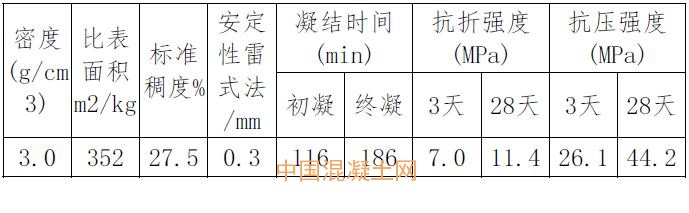

表1.2“南京中聯”水泥物理指標
(3)砂
江西贛江砂。細度模數2.5，含泥量2.3%，表觀密度2630kg/m3。
(4)小石
繁昌縣長安石料有限公司，5~10mm，針片狀含量8%，表觀密度2700kg/m3。
(5)中石
繁昌縣長安石料有限公司，10~31.5mm，針片狀含量10%，表觀密度2730kg/m3。
（6）水
自來水（飲用）
(7)混凝土配合比
新拌混凝土配合比見表1.3。

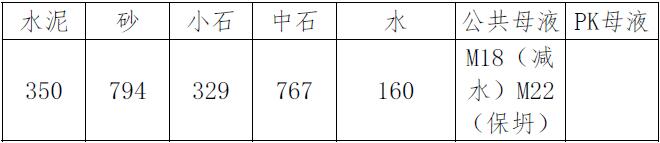

表1.3新拌混凝土固定配合比(kg/m3)
2、測試對象與測試方法
①測試對象：新拌混凝土（機拌）
②采用比賽規定的混凝土配合比，比賽前一周主辦方向各參賽單位公布所有原材料配合比
③比賽統一機拌20L混凝土，取5L作為測試樣品
3、物料及設備
實驗設備及通用原料由主辦方提供，并同時提前向參賽選手公布設備相關種類、指標及原料規格
現場提供合成設備：（如果覺得不合適，當然可以自帶設備）攪拌設備、加熱裝置、滴加裝置、計量設備
現場可提供合成原料：（并不表示各個賽組都可以使用，規則有明確規定）
上海東大目前正常生產的大單體包括DD-424（HPEG，分子量2800）、DD-524（TPEG，分子量2800），DD-525（國產TPEG，分子量2400），GPEG（新型單體，分子量3000）、雙氧水、過硫酸銨、馬來酸酐、丙烯酸、丙烯酰胺、甲基丙烯磺酸鈉、烯丙基磺酸鈉、2-丙烯酰胺基-2-甲基丙磺酸(AMPS)、次亞磷酸鈉、巰基丙酸、巰基乙酸、巰基乙醇、丙烯酸羥乙酯、丙烯酸羥丙酯、丙烯酸甲酯、丙烯酸乙酯、VC、吊白塊等。如有特殊設備及原料需求可提前與主辦方溝通協調。
4、參賽人員及比賽用時
參賽人數：每個參賽單位人員不得超過2人，比賽中途不得無故進行人員替換，合成選手賽前需出示身份證并手持拍照。
比賽用時：合成實驗≤6小時 混凝土實驗≤4.5小時
5、比賽測評項目
根據地材特點，新拌混凝土1或2小時新拌混凝土性能：
（1）容重
（2）倒流時間（狀態分參考）
（3）擴展度/塌落度
（4）粘聚性狀態評價（該方向主裁判根據狀況主觀性打分，梯度10擋）
6、裁判規則
采用主裁判和助理裁判制度，為了增加活動的參與性，現場選擇助理裁判，主動報名，主裁選擇決定，希望大家積極參與。
6月13日上午賽事開始，由活動獨家贊助商上海東大翟立杰總經理主持各方向參賽樣品復配及編號工作。
新拌混凝土試驗次序，選手抽簽決定，現場不公布，只有參賽選手自己知道，增加活動公平性和娛樂性。
最終裁決各方向擂主由專家委員會、中國混凝土網和易貿代表根據現場實際打分情況，以事實為根據共同商議裁決，并當場公布，第二天大會頒獎。
本次賽事的3個方向主裁判分別為：
王子明（固體方向），孫振平（大單體方向），劉松柏（小單體方向）
裁判工作：
（1）現場檢查摻量、配合比、混凝土容重、倒流時間、擴展度/塌落度，并現場記錄，便于評分
（2）檢查所稱物料在規定的精度范圍內，參照附表：精度表1-2
（3）檢查加料方法是否符合大賽規則
（4）留樣并檢驗外加劑含固量及其它對比賽結果產生影響的規定外的成分
（5）對現場測試和評分過程中出現的爭議進行協調裁決
7、違規處理
出現下述情況，成績無效：
（1）未按規定稱量原材料
（2）未按同摻法同固含量添加外加劑
（3）比賽中途額外添加物料
8、分項評分規則

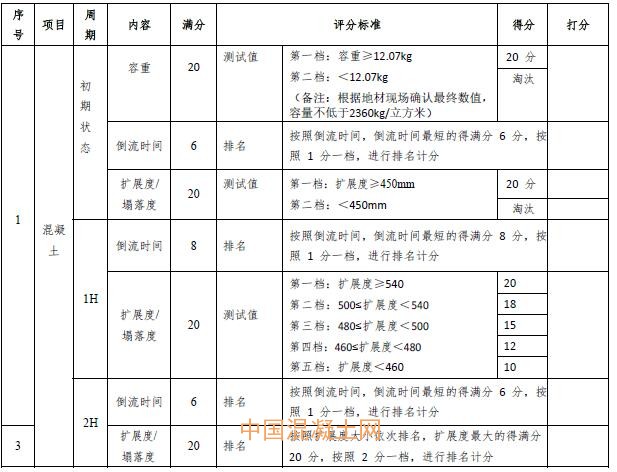

原位合成固體聚羧酸系減水劑方向

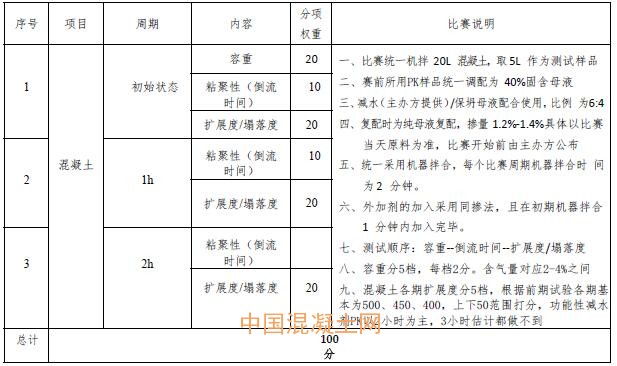

功能性小單體合成保坍性聚羧酸系減水劑方向

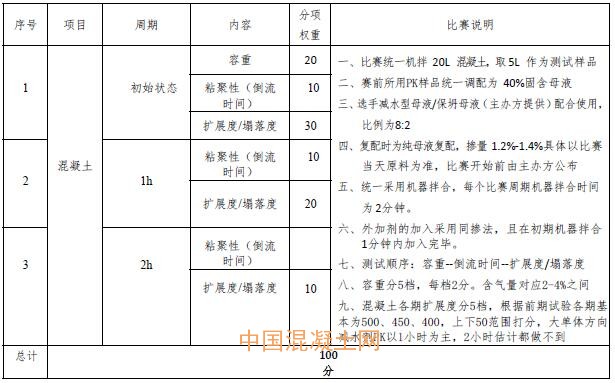

大單體合成綜合性聚羧酸系減水劑方向
附表：打分表1-1

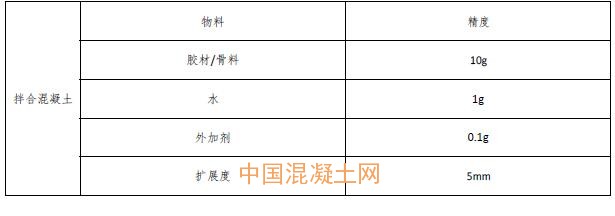

附表：精度表1-2
