近日，武漢奧特龍建材榮獲2015年武漢市青山區“文明誠信私營企業”稱號。公司正是秉承著“質優、價美、服務第一”的宗旨，不斷地以新材料、新技術、新產品為用戶提供全方位的優質服務。相信在不久的未來，這家企業的經營能成為業內的標桿。
【關于武漢奧特龍建材】
武漢奧特龍建筑材料有限公司是以濕拌砂漿穩塑劑和干粉砂漿稠化劑、機噴砂漿添加劑以及特種砂漿添加劑和技術服務為主導產業，集研發、生產、銷售、工程應用 和技術咨詢于一體的民營科技企業。公司一直致力于跟蹤國內外有關預拌砂漿、高分子聚合物改性砂漿和商品混凝土及其外加劑的發展和研究方向及工程應用，取得 豐碩的研究成果。
【產品介紹】
濕拌砂漿穩塑劑（抹灰型）
↓產品描述↓
品牌：奧特龍
單位：包
規格：25公斤
↓詳細介紹↓
一、產品簡介
是混凝土攪拌站生產濕拌砂漿的核心材料，由多種有機、無機保水增稠材料及緩凝劑等經高新技術制成的能夠控制濕拌砂漿硬化速度的專用粉狀復合添加劑，它既能使濕拌砂漿在運輸、儲存、施工過程中性能保持24小時以上沒有變化，又能使濕拌砂漿具有良好的可塑性，易于施工人員抹灰和機噴操作，還能提高濕拌砂漿硬化后的力學性能和耐久性能。
二、產品特性
1、超強的保塑功能，砂漿可操作時間達到24小時以上。
2、砂漿與墻面粘接力好，明顯降低砂漿的收縮變形，避免砂漿空鼓和開裂現象；
3、砂漿施工上墻后砂漿正常凝固硬化，不用不干，即用即硬；
4、和易性優、抗流掛性好，大幅度提高抹灰效率和機噴效率。
三、適用范圍
適用河砂、江砂和機制砂的人工砌筑、抹灰和機械噴涂的各強度等級濕拌砂漿。
四、參考用量
砂漿0.6‰-0.9‰（不含水），1.0-1.5公斤/立方。
五、包裝、貯存
本品采用紙塑復合袋密封包裝，25公斤/袋。
本產品應貯存在通風，干燥的倉庫內。有效期一年。
濕拌砂漿配合比設計及生產、存儲、施工技術要點
一、濕拌砂漿配合比設計
1、設計依據
《砌筑砂漿配合比設計規程》（JGJ98-2000）
《預拌砂漿》（GB/T25181-2010）
《建筑砂漿基本性能試驗方法標準》（JGJ/T70-2009）
《預拌砂漿應用技術規程》（JGJ/T223-2010
2、設計指標
可操作時間≥24小時，表觀密度1800-2000公斤/立方米
強度、稠度、保水率符合相關要求
3、原材料
1）42.5級普通硅酸鹽水泥
2）2級粉煤灰或石灰石粉
3）河砂：細度模數2.4-2.9
4）機制砂
機制砂級配和細度模數對濕拌砂漿工作性能影響較大，應嚴格控制機制砂級配和細度模數：細度模數2.0-2.5，5.0MM以上顆粒不大于5%，2.5MM以上顆粒不大于10%，0.15MM以下顆粒不大于20%，0.08MM以下石粉不大于10%。
機制砂2.5MM以上顆粒如果偏多，濕拌砂漿易出現泌水現象，保水性差，可操用時間短，強度低，收縮大；機制砂0.08MM以下石粉如果偏多，需水量大，流動性和保水性差，濕拌砂漿粘度增大，影響施工性，可操用時間短，強度低，收縮大。
只有合理的顆粒級配和一定量的石粉含量，濕拌砂漿保水性好，可操用時間長，易施工，同時能保證砂漿強度高和收縮小。
5）武漢奧特龍建筑材料有限公司濕拌砂漿專用單組份穩塑劑
6）水：干凈河水
4、濕拌砂漿參考配合比:(公斤/噸)
|
強度等級 |
水泥 |
粉煤灰 |
中粗河砂 |
穩塑劑 |
|
M5.0 |
100 |
100 |
800 |
0.6-0.8 |
|
M7.5 |
110 |
90 |
800 |
0.6-0.8 |
|
M10 |
120 |
80 |
800 |
0.6-0.8 |
|
M15 |
135 |
75 |
790 |
0.7-0.9 |
|
M20 |
145 |
75 |
780 |
0.7-0.9 |
注明:
濕拌砂漿穩塑劑添加量隨可操作時間要求、水泥用量、溫度和環境濕度變化應作相應調整：可操作時間要求越長，穩塑劑添加量越大；水泥用量越大，穩塑劑添加量越 大；溫度越高，穩塑劑添加量越大；環境濕度越低，穩塑劑添加量越大；墻面的吸水量越大，穩塑劑添加量越大；同時，不同品種和牌號的水泥對可操作時間也有影 響，當變換水泥時，就進行砂漿試配，調整穩塑劑添加量。
二、濕拌砂漿生產技術要點
1、設備改造
混凝土攪拌站用河砂生產濕濕拌砂漿需做簡單的設備改造
1）增加一套篩砂系統：在細骨料皮帶輸送中間加入振動篩，將6MM以下和6MM以上的砂分開來，6MM以下的砂用來生產濕拌砂漿，6MM以上的粗砂用來生產混凝土。
2）在原有的配料系統中增加一臺濕拌砂漿穩塑劑貯存及秤量系統，采用專用的砂漿生產控制軟件，其它的粉料：粉煤灰、石灰石粉等以及拌合水可以用生產混凝土相同的粉料儲存罐和計量設備。
3）防止石子和砂交叉污染的零星裝置
2、砂的最大粒徑控制及砂含水率的控制
砂的最大粒徑控制在6MM以下，既能保證濕拌砂漿質量，又能提高篩砂的生產效率；
砂含水率的控制：濕拌砂漿因砂含水率波動而影響砂漿質量較大，通常控制含水率在5%以下較好。砂含水率過大，一方面影響篩砂效率，另一方面影響砂漿稠度。當砂含水率變化較大時應加強砂含水率的檢測，及時調整砂漿用水量，使生產出來的砂漿稠度符合設計要求。
機制砂采用定制供應比較好，按機制砂的質量技術要求驗收。
3、生產質量控制
1）砂漿開盤前必須測定砂的含水率，保證每天2次以上的檢測，開盤的第一車砂漿必須取樣測定砂漿的稠度、表觀密度、可操作時間和抗壓強度等；
2）每車砂漿出廠要進行稠度和表觀密度驗收，并抽檢可操作時間和強度；
3）砂漿生產“寧干不要稀”的原則，砂漿出廠需在運輸過程中低速攪拌至工地現場，再快速攪拌出料，一般稠度會增大5-10MM的放大現象。
4）在生產砼和生產濕拌砂漿進行首盤轉換的過程中要嚴格進行包括輸送皮帶、攪拌機、運輸罐車的清理，避免引起質量波動。
4、集中生產和配送
濕拌砂漿可集中在晚間進行生產和配送，大大提高運輸車輛的利用率，緩解城市白天的交通壓力，在現場施工工人開工之前將砂漿批量送到指定地點的砂漿存儲池內，保證工人一整天的使用量，工人利用吊籠的空余時間作業，把濕拌砂漿運送到相應樓層及使用部位方便砌筑或抹灰施工作業。
三、濕拌砂漿存儲技術要點
1、放置濕拌砂漿的儲存器要求

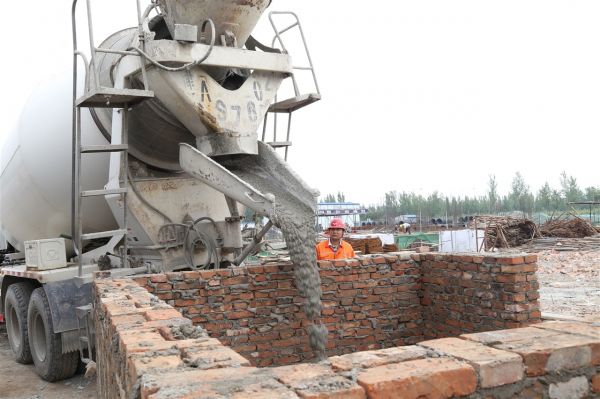

1）濕拌砂漿運到現場后，儲存在不吸水的密閉容器內：鐵質容器或砂漿池。
2）儲存器數量、容量應滿足砂漿品種、供應量的要求，砂漿池規格：長*寬*高＝3500*3000*1200MM。
3）方便砂漿儲運、罐車缷料、砂漿池清洗和存取。
4）砂漿池做好防漏、防滲水措施，頂部做好防雨和防曬及防強風處理。
5）在砂漿使用前和使用中，保證內部無明水、無雜物，還需用密封材料覆蓋表面，以避免水分過度源流失。
2、濕拌砂漿的儲存要求
1）濕拌砂漿運至儲存地點須經稠度、表觀密度檢驗合格后才可在砂漿池中儲存。
2）不同品種、強度等級的濕拌砂漿應分別存放在不同的儲存容器中，并應對儲存容器進行標識，標識內容應包括砂漿品種、強度等級和使用部位等，砂漿應先存先用。
3）濕拌砂漿在儲存及使用過程中不應加水。砂漿在存放過程中出現少量泌水時，應攪拌均勻后使用，砂漿用完后，應立即清理干凈儲存容器。
4）濕拌砂漿儲存地點的環境溫度為5度~35度。
四、濕拌砂漿施工技術要點
1、砌塊或墻面淋水處理
砌塊砌筑前要對砌塊淋水，抹灰砂漿施工前一天對墻面淋水濕透，吸水性小的墻面也要淋水處理。如果砂漿上墻收水時間太長，可以把墻面淋水時間再提前一至二天。
2、界面處理
抹灰之前應將基層清理干凈，再進行界面處理：人工拉毛或機械噴毛。砼剪力墻用機械噴毛效果較好。
武漢奧特龍建筑材料有限公司可提供配制界面劑的專用膠粉：保水性好，粘結力強，收縮小。
3、抹灰施工
濕拌砂漿每遍施工厚度不應超過10MM,當抹灰砂漿超過10MM，應分層抹灰，后一層抹灰應在前一層砂漿凝結硬化后再進行。
和干粉砂漿相比，濕拌砂漿在磚墻面收水時間一般延后半小時，在剪力墻面收水時間一般延后2－3小時，抹灰工人可以先在剪力墻面上漿，再在磚墻面上漿，返過來再進行剪力墻面的搓平施工，以便提高施工效率。對施工厚度大的外墻面，可以在頭一天打底，第二天可一遍成活。
4、養護
濕拌砂漿可操作時間長，往往存在砂漿未硬化前有水份提前散發掉的情況，因此應在砂漿干硬后進行濕水養護非常重要，保證砂漿能繼續水化反應，提高強度和粘結力。濕水養護應在7天以上。
