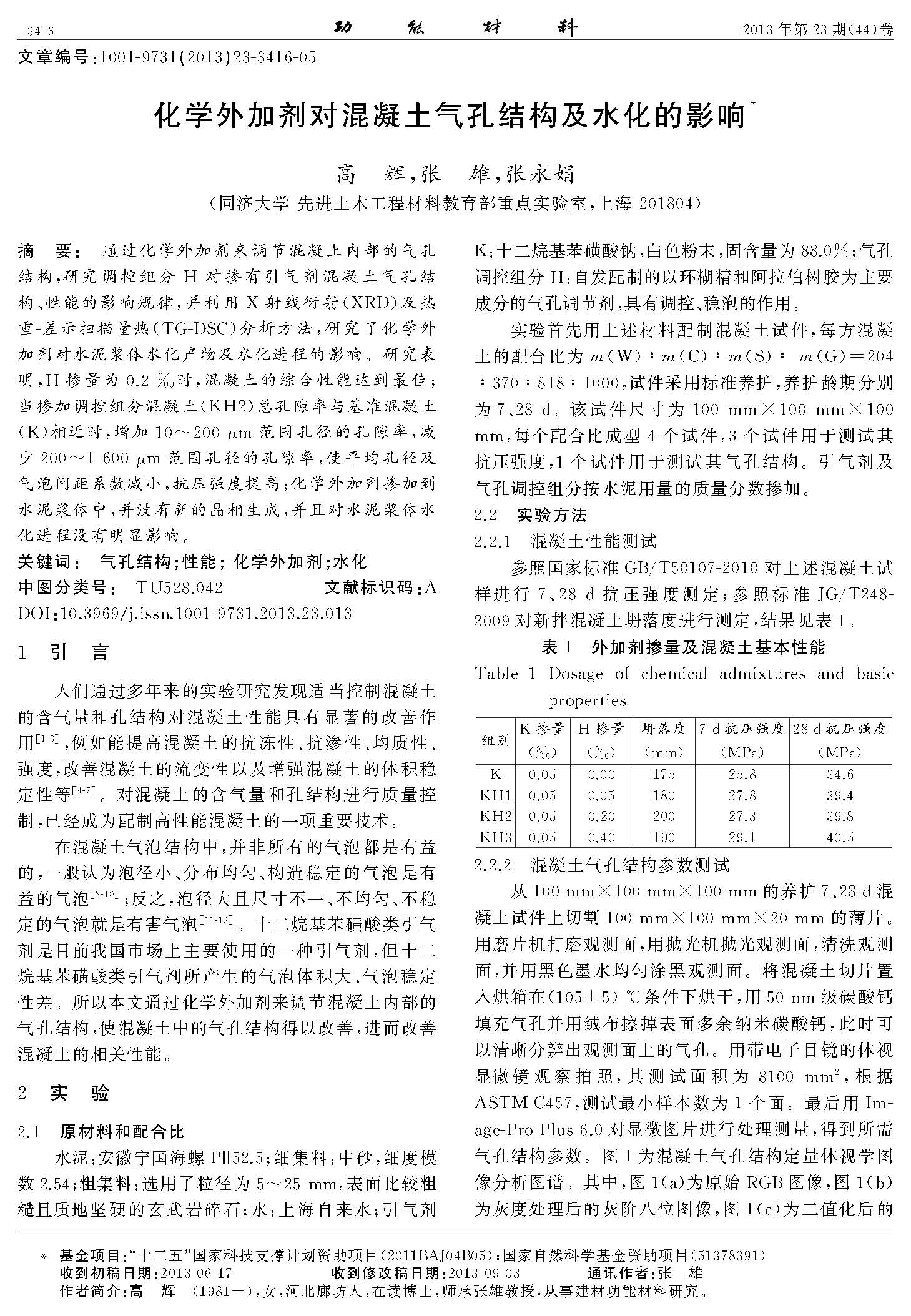

化學(xué)外加劑對混凝土氣孔結(jié)構(gòu)及水化的影響

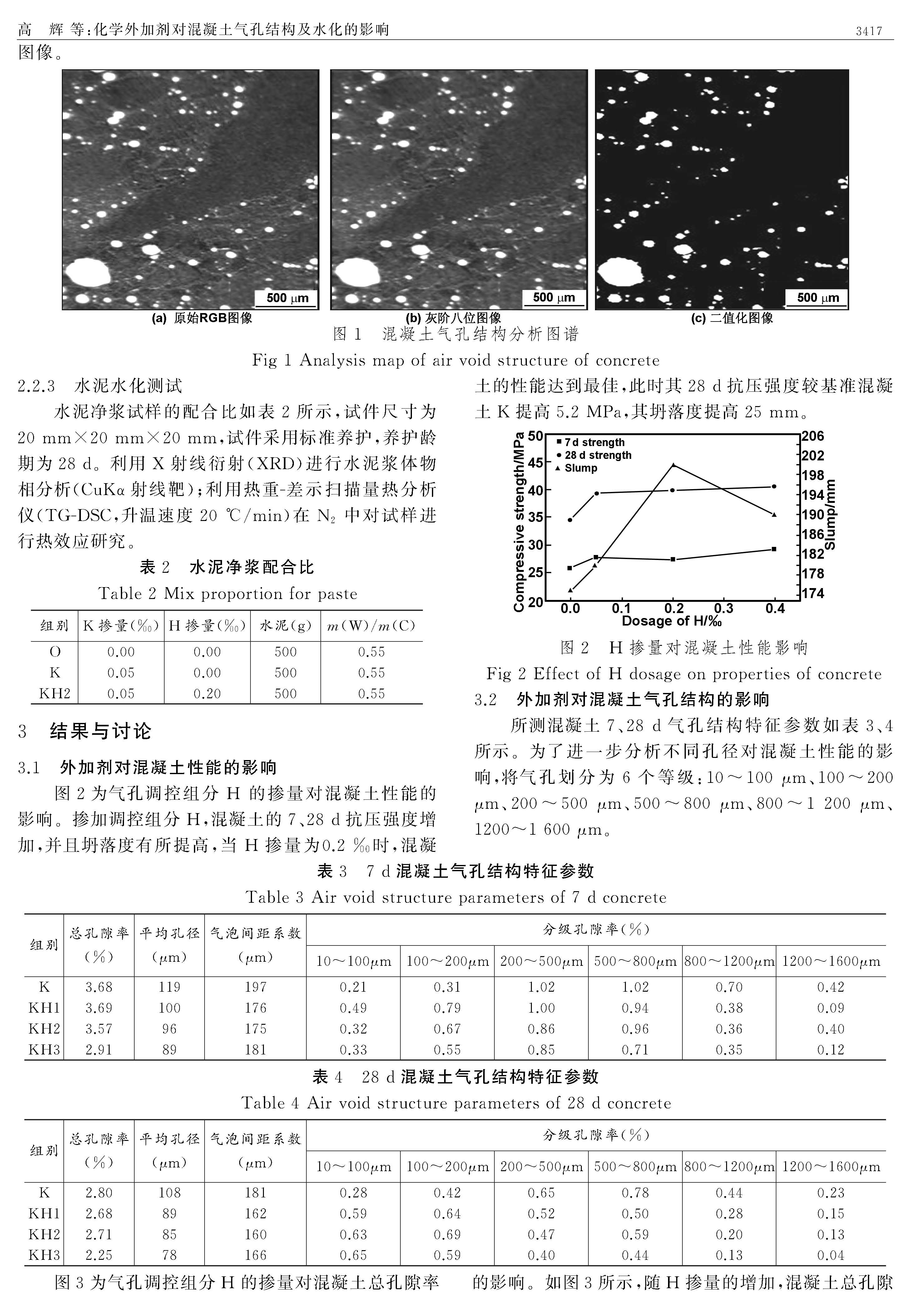

核心提示：通過化學(xué)外加劑來調(diào)節(jié)混凝土內(nèi)部的氣孔結(jié)構(gòu),研究調(diào)控組分 H 對摻有引氣劑混凝土氣孔結(jié)構(gòu)、性能的影響規(guī)律,并利用 X 射線衍射(XRD)及熱重-差示掃描量熱(TG-DSC)分析方法,研究了化學(xué)外加劑對水泥漿體水化產(chǎn)物及水化進(jìn)程的影響.研究表明,H 摻量為0．2‰時(shí),混凝土的綜合性能達(dá)到最佳；當(dāng)摻加調(diào)控組分混凝土(KH2)總孔隙率與基準(zhǔn)混凝土(K)相近時(shí),增加10~200μm 范圍孔徑的孔隙率,減少200~1600μm 范圍孔徑的孔隙率,使平均孔徑及氣泡間距系數(shù)減小,抗壓強(qiáng)度提高；化學(xué)外加劑摻加到水泥漿體中,
