1 概述
長期以來，粉煤灰及礦渣粉作為固體廢棄物對環境造成的污染一直為人們所關注，大量致力于對二者進行無害化利用的研究已有相當長的歷史，研究成果比比皆是，并在不同領域得到了成功的應用。
隨著我國城鎮化建設的不斷推進，商品混凝土不再局限在大城市，中小城市甚至城鎮的發展也非常迅速；從地區上看，商品混凝土也不局限在東部及沿海發達地區，中西部地區也出現了快速發展的趨勢，因此商品混凝土的生產量迅速擴大。水泥作為商品混凝土的重要和主要原材料，用量非常巨大，而生產水泥給環境造成的破壞也非常嚴重。為了減少水泥用量，降低環境污染，利用廢棄物，改善混凝土性能，粉煤灰及礦渣粉在商品混凝土中的應用在全國各地快速發展起來。
目前，粉煤灰和礦粉是商品混凝土最常用的兩種摻合料，二者在混凝土中既可以單獨使用，也可以同時使用，它們對混凝土的作用不但各具特點，還具有一定的互補性。粉煤灰是從煤粉鍋爐煙氣中收集的粉塵灰。商品混凝土發展較快的地區，粉煤灰應用的比較廣泛，北京市商品混凝土生產企業粉煤灰的應用率已經達到100%，粉煤灰成了緊俏材料，特別是優質粉煤灰，更是供不應求，成了賣方市場。但是由于受到商品混凝土發展狀況、粉煤灰質量、粉煤灰應用技術等多種因素的影響，粉煤灰在不少地區的應用情況并不理想，在商品混凝土中的使用還處于初級階段，粉煤灰應用發展狀況還很不平衡。礦渣粉是水淬?；郀t礦渣經粉磨后達到規定細度的一種粉體材料。礦渣作為混合材在水泥中應用非常廣泛，但礦粉在商品混凝土中的應用要比粉煤灰晚一些，主要因為礦渣的細磨技術是近幾年才在我國得到迅速發展。隨著礦渣磨細技術的不斷發展，礦渣被磨至相應細度的能耗越來越低，并且細度也很容易達到400m2/kg以上，為礦渣粉的大量應用打下了良好的基礎。2000年11月上海寶鋼率先從日本引進的年產60萬噸礦粉立磨生產線投產。隨后的幾年內，武鋼、鞍鋼、寶鋼二線、唐鋼、首鋼、安徽朱家橋等大型礦粉立磨生產線相繼投產，另外大量的在建生產線，這樣礦粉的應用已在全國范圍內廣泛展開。因此在我國，混凝土特別是商品混凝土膠凝材料體系正由“水泥”、“水泥+粉煤灰”向“水泥+粉煤灰+礦粉”體系轉變。
2 粉煤灰對混凝土性能的影響
（1）粉煤灰對混凝土工作性能和力學性能的影響
1）粉煤灰能夠改善混凝土和易性。
2）通過加入粉煤灰可以實現混凝土長距離泵送,改善了混凝土的泵送性能。
3）由于粉煤灰混凝土的水泥用量較少，延長了凝結時間。
4）粉煤灰混凝土的早期強度低，后期強度高。
(2)粉煤灰對混凝土耐久性的影響
1）降低混凝土水化熱。
2）提高混凝土抗滲性能。
3）抗碳化能力。只要加強混凝土表面養護，充分發揮粉煤灰的活性效應，提高混凝土的密實度，粉煤灰混凝土的抗碳化能力基本上達到基準混凝土的水平。
4）抗凍融能力。按照現有標準進行混凝土抗凍試驗，粉煤灰混凝土的抗凍能力會出現低于基準混凝土的現象。出現這種現象的主要原因是試驗時混凝土的齡期不足，粉煤灰沒有充分發揮作用，如果試驗齡期推遲到60d甚至90d，其抗凍能力將顯著提高。
5）混凝土收縮。粉煤灰對混凝土的收縮影響不大，但有人認為，優質的Ⅰ級粉煤灰可以降低混凝土的收縮，Ⅱ級粉煤灰可以增加混凝土的收縮。
3 礦粉以及礦粉+粉煤灰對混凝土性能的影響
（1）礦粉以及礦粉+粉煤灰對混凝土工作性能和力學性能的影響
為了在北京地區推廣礦粉的應用，2003年北京首嘉礦粉公司、北京市高強混凝土公司與清華大學、同濟大學合作，共同對礦粉以及礦粉+粉煤灰的應用進行了研究，按照“礦粉+水泥漿體”到“礦粉+水泥膠砂”再到“礦粉混凝土”，以及礦粉+粉煤灰的形式逐步進行了試驗。通過研究發現：
1）礦粉比表面積在430～520m2/kg之間，摻量在30%～40%范圍，增強效應表現得最為顯著。
2）單摻礦粉會使混凝土的粘聚性提高，凝結時間有所延長，泌水量有增大的跡象，可能對混凝土泵送帶來一定的不利影響。
3）礦粉和Ⅰ級粉煤灰復配配制混凝土，可以充分發揮二者的“優勢互補效應”，使混凝土的坍落度增加，和易性和粘聚性變好，泌水也得到了改善，同時混凝土成本可顯著降低。
4）針對水泥—粉煤灰—礦粉膠凝材料體系，在等量取代的前提下，粉煤灰的摻量以不超過20%為宜，粉煤灰和礦粉摻量以不超過40%為宜，同時建議采用60d或90d強度作為混凝土評定標準，以充分利用混凝土的后期強度。
?。?）礦粉以及礦粉+粉煤灰對混凝土耐久性的影響
1）降低混凝土水化熱。對要求嚴格控溫的大體積混凝土，礦粉和粉煤灰復配是理想的礦物摻合料組合，降低了混凝土的水化熱，可以有效地減少混凝土早期溫縮裂縫的出現。
2）大幅度提高了混凝土抗滲性能。
3）保證了抗碳化能力。在達到相同強度的條件下摻礦粉混凝土和普通硅酸鹽水泥混凝土具有相同的抗碳化能力。
4）保證了抗凍融能力。礦粉混凝土和普通硅酸鹽水泥混凝土在強度和含氣量相同的條件下抗凍融能力基本相同；適當摻加引氣劑，適當的含氣量和間距系數對提高混凝土的抗凍融能力十分必要。
5）混凝土收縮。考慮前3d的自收縮，無論是配制C30混凝土，還是配制C50混凝土，采用單摻礦粉，與基準混凝土相比，收縮值均無明顯變化。
6）混凝土抗裂性能。礦粉與粉煤灰復摻改善抗裂性效果優于礦粉單摻?；炷猎缙趶姸葘炷猎缙诳沽研杂兄匾绊?，混凝土24h強度越高，混凝土早期越易開裂?；炷猎缙诳沽研耘c早期強度之間可能存在一個臨界值，小于該強度值，混凝土不易開裂，大于該強度值，混凝土容易開裂。該值與環境條件及約束狀態有關。
4 粉煤灰、礦渣粉及二者復合使用存在的問題
為了更好地利用粉煤灰和礦渣粉，以下分別就粉煤灰、礦渣粉以及二者復合使用中存在的若干問題進行討論，并提供相應的解決方案，供同行參考。
（1）粉煤灰應用中存在的問題
1）粉煤灰的品質問題

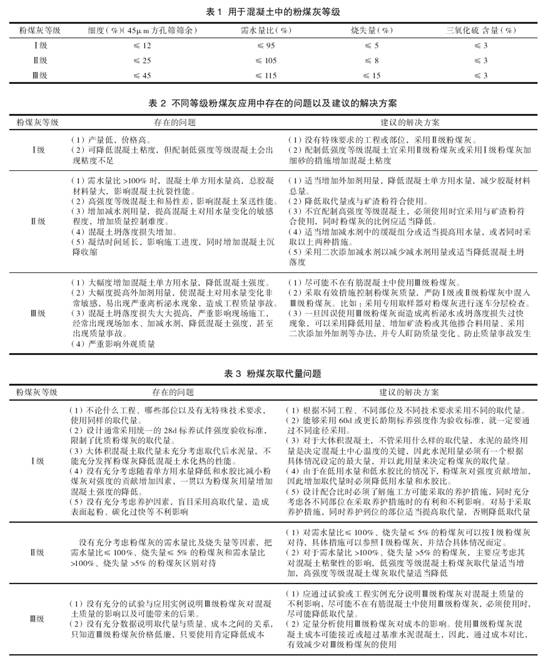

GBJ146—2002標準把用于混凝土中的粉煤灰分為三級，見表1。
標準中規定：Ⅰ、Ⅱ級粉煤灰基本不受混凝土強度等級與種類的限制；Ⅲ級粉煤灰主要用于無筋混凝土。
不同等級粉煤灰應用中存在的問題以及建議的解決方案見表2。
2）粉煤灰取代量問題見表3。

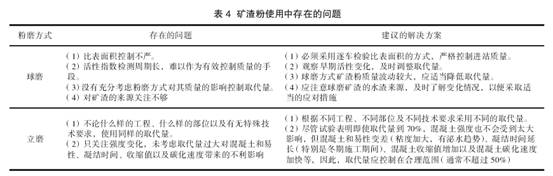

（2）礦渣粉使用中存在的問題見表4。
（3）粉煤灰與礦渣粉復合使用存在的問題
盡管粉煤灰與礦渣粉復合使用能夠優勢互補，但不是隨便復合就能夠達到應有的目的。為了更好地發揮二者各自的優勢，應選擇合適的復合方式和復合比例。本人根據以往的使用經驗認為：最佳方案是Ⅰ級粉煤灰與比表面積400m2/kg以上的礦渣粉復合，配制低強度等級混凝土時礦渣粉的量大于粉煤灰的量，配制高強度等級混凝土時粉煤灰的量大于礦渣粉的量；其次是Ⅱ級粉煤灰與350～400m2/kg礦渣粉復合，配制低強度等級混凝土時粉煤灰的量大于礦渣粉的量；配制高強度等級混凝土時礦渣粉的量大于粉煤灰的量；最后是Ⅰ級粉煤灰與比表面積350～400m2/kg的礦渣粉復合或Ⅱ級粉煤灰與400m2/kg以上的礦渣粉復合，前者比較適合配制高強度等級混凝土，后者比較適合配制低強度等級混凝土。以上是本人在使用粉煤灰和礦渣粉過程中一些經驗，難免存在片面性和局限性，希望專家和同行提出寶貴意見和建議。
