摘要：進行了外加劑改善混凝土泌水的試驗研究。結果表明，在混凝土中摻入適量的減水劑，能起到減少泌水的作用。此外，適當延長減水劑的縮合時間，復合加入適當的改性組份、合適的緩凝保坍組份、合適的增稠組份或合適的引氣量都能明顯提高混凝土的保水性，減少泌水。
關鍵詞：外加劑；泌水；增稠劑；含氣量
0 前言
長期以來，新拌混凝土的泌水一直是一個技術難題，困擾著工程界，嚴重影響了混凝土的工程質量。由于引起混凝土泌水的機理復雜，影響的因素很多，還沒有非常有效的解決方法和途徑。目前為止，外加劑被認為是減少泌水最有效而直接的手段。針對此問題，我們進行了外加劑改善混凝土泌水的試驗研究。
1 試驗過程
1.1 原材料
水泥江南水泥廠4215P·Ⅱ水泥
砂中砂
碎石大小石子摻配， 滿足5mm～20mm的顆粒級配要求
外加劑萘系高效減水劑、特定的增稠劑、緩凝保坍劑和引氣劑。
1.2 試驗方法
如無特殊說明， 泌水試驗用混凝土配合比和泌水試驗方法均參照GB8076進行。
2 外加劑改進泌水的試驗研究
2.1 合適的減水劑摻量
2.2 減水劑的改進
目前國內工程中用的最多的減水劑為萘系減水劑，因而使用萘系減水劑出現泌水的問題也最多。圖2為典型的萘系減水劑的合成工藝流程示意圖，其中磺化和縮合是影響產品質量的關鍵步驟。因而，我們通過延長縮合時間和加入改性組份兩個途徑來改進減水劑，進而研究改性減水劑對混凝土泌水性能的影響。
2.2.2 加入改性組份Y
2.2.3 選用合適的緩凝保坍組份
眾所周知，萘系高效減水劑本身不具有緩凝保坍作用。為滿足混凝土泵送施工的要求，通常采用復配緩凝保坍組份的方法。萘系高效減水劑適用的緩凝保坍劑很多， 我們選用了四種有代表性的緩凝保坍組份進行混凝土泌水率試驗，結果列于表3中。結果表明，普通的緩凝保坍組份a、b和c，由于延緩了混凝土的凝結時間，均不同程度的增加了混凝土的泌水率，其中摻組份a混凝土泌水率比未摻加緩凝保坍組份的高2.5倍；而采用特種緩凝保坍組份中間體， 卻降低了混凝土的泌水率， 只為基準組的37% ，大大提高了混凝土的保水性能。因此，對于泵送劑而言，合適的緩凝保坍組份是影響混凝土泌水率的關鍵因素。
在混凝土中加入合適的起增稠作用的水溶性高分子材料，如各種纖維素、聚丙烯、淀粉等，混凝土的粘聚性和保水性可以得到明顯的改善。我們選用增稠劑w進行了試驗研究。
2.2.5 合適的引氣量
圖4為含氣量對泌水率的影響。
3 結束語
上述試驗結果表明，適量摻入合適的減水劑，采用延長縮合時間或在縮合過程中加入改性組份生產的減水劑，可有效降低泌水率。選用合適的緩凝保坍組份，或復合合適的增稠組份，或摻加引氣劑在混凝土中引入合適的含氣量，也都能明顯提高混凝土保水性，降低混凝土的泌水率。因此，外加劑是解決混凝土泌水直接而又非常有效的方法之一。但是，由于引起混凝土泌水的機理復雜，影響的因素很多，還必須從原材料、混凝土配合比，以及施工工藝三個方面入手，綜合考慮各因素的作用機理，才能真正減少泌水量，甚至解決混凝土的泌水問題。
關鍵詞：外加劑；泌水；增稠劑；含氣量
0 前言
長期以來，新拌混凝土的泌水一直是一個技術難題，困擾著工程界，嚴重影響了混凝土的工程質量。由于引起混凝土泌水的機理復雜，影響的因素很多，還沒有非常有效的解決方法和途徑。目前為止，外加劑被認為是減少泌水最有效而直接的手段。針對此問題，我們進行了外加劑改善混凝土泌水的試驗研究。
1 試驗過程
1.1 原材料
水泥江南水泥廠4215P·Ⅱ水泥
砂中砂
碎石大小石子摻配， 滿足5mm～20mm的顆粒級配要求
外加劑萘系高效減水劑、特定的增稠劑、緩凝保坍劑和引氣劑。
1.2 試驗方法
如無特殊說明， 泌水試驗用混凝土配合比和泌水試驗方法均參照GB8076進行。
2 外加劑改進泌水的試驗研究
2.1 合適的減水劑摻量
圖1給出了萘系減水劑摻量對混凝土泌水率的影響曲線。從試驗結果可以看出，隨著減水劑摻量的增加，泌水率逐漸降低，但當摻量達一定水平后時，減水劑的摻量再提高時，泌水率卻開始逐漸增加。也就是說，減水劑能明顯減低混凝土泌水率，但存在一個最佳摻量。
2.2 減水劑的改進

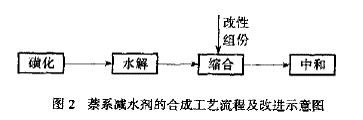

目前國內工程中用的最多的減水劑為萘系減水劑，因而使用萘系減水劑出現泌水的問題也最多。圖2為典型的萘系減水劑的合成工藝流程示意圖，其中磺化和縮合是影響產品質量的關鍵步驟。因而，我們通過延長縮合時間和加入改性組份兩個途徑來改進減水劑，進而研究改性減水劑對混凝土泌水性能的影響。
2.2.1 延長縮合時間

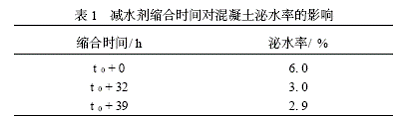

研究縮合時間的目的是使縮合物分子鏈長度適中，使高分子鏈長短盡可能均一。表1為萘系高效減水劑縮合時間對混凝土泌水性能影響的試驗結果，其中t0為某一特定的縮合時間。從試驗結果可以看出，縮合時間為t0(h)時，混凝土的泌水率為6.00%， 當延長32h的縮合時間，混凝土的泌水率降低到2.96%，說明延長縮合時間可以很大程度地降低混凝土的泌水率，但再延長7h時，并不能明顯的下降泌水率。
2.2.2 加入改性組份Y
在減水劑縮合過程中加入改性組份，起交粘擴鏈作用，可減少混凝土的泌水和坍落度的經時損失。我們進行了多種改性組份對混凝土泌水性能的篩選試驗，結果發現改性組份Y摻量(質量分數)在6.5%～15.0%范圍內對混凝土的泌水及其它性能都有一定的改善作用，其泌水率的試驗結果如表2所示。
2.2.3 選用合適的緩凝保坍組份

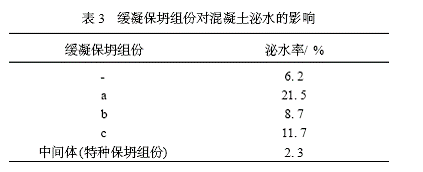

眾所周知，萘系高效減水劑本身不具有緩凝保坍作用。為滿足混凝土泵送施工的要求，通常采用復配緩凝保坍組份的方法。萘系高效減水劑適用的緩凝保坍劑很多， 我們選用了四種有代表性的緩凝保坍組份進行混凝土泌水率試驗，結果列于表3中。結果表明，普通的緩凝保坍組份a、b和c，由于延緩了混凝土的凝結時間，均不同程度的增加了混凝土的泌水率，其中摻組份a混凝土泌水率比未摻加緩凝保坍組份的高2.5倍；而采用特種緩凝保坍組份中間體， 卻降低了混凝土的泌水率， 只為基準組的37% ，大大提高了混凝土的保水性能。因此，對于泵送劑而言，合適的緩凝保坍組份是影響混凝土泌水率的關鍵因素。
2.2.4 摻入合適的增稠組份
在混凝土中加入合適的起增稠作用的水溶性高分子材料，如各種纖維素、聚丙烯、淀粉等，混凝土的粘聚性和保水性可以得到明顯的改善。我們選用增稠劑w進行了試驗研究。
首先進行了增稠劑w摻量(質量分數)對凈漿泌水率的影響試驗，結果如圖3所示。試驗表明，增稠劑w的摻量在0.1×10-4～2×10-4范圍內變化時，凈漿的流動度基本沒有顯著減小，并且在0.1×10-4～0.7×10-4范圍內還有所增加，而漿體的泌水率則逐漸降低至0。隨著增稠劑w摻量的繼續增大，凈漿的泌水率開始有所增加，但仍然比不摻的至少低50%。試驗充分說明，在一定的摻量范圍內，增稠劑w可以顯著降低水泥漿體的泌水率，并且對其流動度幾乎沒有影響。
根據凈漿的試驗結果，進行了增稠劑w摻量對混凝土泌水率的影響試驗，摻量從0到0.50×10-4，結果列于表4中。試驗結果同樣表明，在0.50×10-4摻量范圍內，隨著增稠劑w摻量的提高，混凝土的泌水率明顯下降，而對坍落度和坍落度損失，以及對擴展度和擴展損失均無不良影響。說明所選用的增稠劑w可以明顯提高混凝土的保水性能， 而不對流動性帶來負面的影響。
2.2.5 合適的引氣量

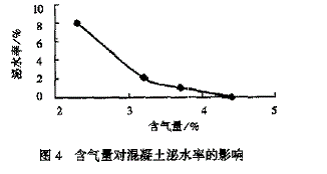

圖4為含氣量對泌水率的影響。
圖4的試驗結果可以看出，隨著混凝土含氣量的提高，有利于減少混凝土的泌水，但含氣量的增加，卻使混凝土的強度下降。有數據表明，每增加1%含氣量，混凝土的抗壓強度下降5%左右。因此，在滿足混凝土的力學性能和耐久性能的前提下，可適當提高含氣量，以達到減少混凝土泌水的目的。
3 結束語
上述試驗結果表明，適量摻入合適的減水劑，采用延長縮合時間或在縮合過程中加入改性組份生產的減水劑，可有效降低泌水率。選用合適的緩凝保坍組份，或復合合適的增稠組份，或摻加引氣劑在混凝土中引入合適的含氣量，也都能明顯提高混凝土保水性，降低混凝土的泌水率。因此，外加劑是解決混凝土泌水直接而又非常有效的方法之一。但是，由于引起混凝土泌水的機理復雜，影響的因素很多，還必須從原材料、混凝土配合比，以及施工工藝三個方面入手，綜合考慮各因素的作用機理，才能真正減少泌水量，甚至解決混凝土的泌水問題。
