摘要：聚羧酸鹽減水劑的PH值升高，水泥的凈漿流動度逐步降低；水泥的砂漿減水率逐步降低；混凝土含氣量逐步上升。聚羧酸鹽減水劑的PH 值變化對混凝土的減水率和保坍性能沒有明顯的影響。
關鍵詞：聚羧酸鹽減水劑；PH值；凈漿流動度；減水率；保坍性
0 引言
制備高性能混凝土必須使用高性能減水劑，目前能擔起重任的就數聚羧酸鹽減水劑。與其它高效減水劑相比，聚羧酸鹽減水劑具有許多優點，諸如：與多數水泥相容性好、減水率高（達到30%以上）、保坍性能好、摻量低、和易性好、環保等。因此，聚羧酸鹽減水劑適用于高性能混凝土、高強度混凝土、流態混凝土、自密實混凝土、大摻合料混凝土和各種灌漿自流平砂漿〔1-2〕。它在國家許多重點工程如：蘇通大橋、杭州灣大橋、上海輕軌等中都得到了應用。
本文著重研究了同一聚合制備的、不同PH值的聚羧酸鹽減水劑對水泥的適應性。
1 實驗
1.1 儀器與原料
1.1.1儀器
三口燒瓶、攪拌器、PH儀、溫度計、水分測定儀、天平、水泥凈漿攪拌機、水泥膠砂攪拌機等
1.1.2 原料
氫氧化鈉、未中和的聚羧酸聚合物、基準水泥、標準砂、金貓水泥（蘇州產）、5-25mm碎石子、中砂
1.2 實驗過程
向裝有溫度計、攪拌器的三口燒瓶中加入未中和的聚羧酸聚合物，用氫氧化鈉溶液調節PH值至規定值，用水調節物料的固含量到21%。
1.3 檢測方法
PH值：按照GB/T8077-2000《混凝土外加劑勻質性試驗方法》測定
凈漿流動度：按照GB/T8077-2000《混凝土外加劑勻質性試驗方法》測定
砂漿減水率：按照GB/T8077-2000《混凝土外加劑勻質性試驗方法》測定
含氣量：按照GB/T8076-1997《混凝土外加劑》測定
坍落度：按照JC473-2001《混凝土泵送劑》測定
2 結果與分析
2.1 PH值對水泥凈漿流動度的影響
試驗條件：W/C為0.29，聚羧酸鹽減水劑的摻量為水泥的1%。

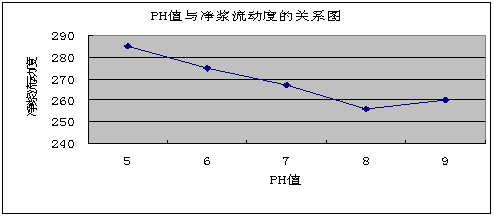

從PH 值與水泥凈漿流動度的關系圖上可以看出，隨著PH值的升高，水泥的凈漿流動度逐步降低。這是因為在低水灰比的場合，聚羧酸減水劑和硫酸根離子對水泥表面的吸收產生了競爭，PH值升高，生成的硫酸鹽，水泥顆粒表面吸附硫酸根離子多，吸附的聚羧酸減水劑少，導致的水泥分散性下降，流動度降低。
2.2 PH值對水泥砂漿減水率的影響
試驗條件：聚羧酸鹽減水劑的摻量為水泥的1%，水泥用量：450克，標準砂：1350克

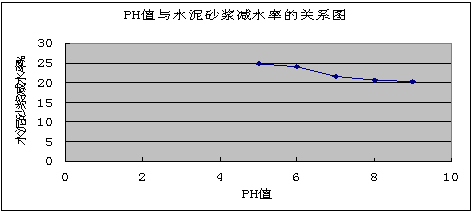

從PH 值與水泥砂漿減水率的關系圖上可以看出，隨著PH值的升高，水泥的砂漿減水率逐步降低。這是因為在低水灰比的場合，當水中含有大量的硫酸鹽時，-CH2CH20-鏈產生收縮，空間效應下降，表現為分散性能降低，減水率下降。
2.3 PH值對混凝土含氣量的影響
試驗條件：聚羧酸鹽減水劑的摻量為水泥的1%，砂率44%。

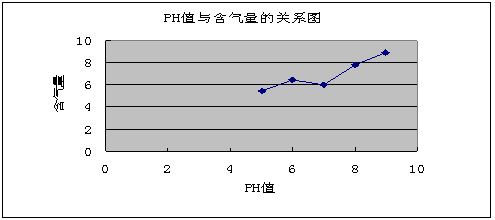

從PH 值與混凝土含氣量的關系圖上可以看出，隨著PH值的升高，混凝土含氣量逐步上升。因此在應用時要加入適量的消泡劑。
2.4 PH值對混凝土的減水率和保坍性能的影響
試驗條件：聚羧酸鹽減水劑的摻量為水泥的1%，砂率44%。 單位：mm
從上表可以看出，PH值的變化對混凝土的減水率和保坍性能沒有明顯的影響。
3 結論
⑴聚羧酸鹽減水劑的PH值升高，水泥的凈漿流動度降低。
?、凭埕人猁}減水劑的PH值升高，水泥的砂漿減水率降低。
?、蔷埕人猁}減水劑的PH的升高，混凝土含氣量上升。
?、染埕人猁}減水劑的PH 值變化對混凝土的減水率和保坍性能沒有明顯的影響。
