本品為水溶性改性三聚氰胺甲醛樹脂系高效減水劑。具有非引氣、低堿、高減水、有效控制混凝土泌水及增強性能，特別是具有減少混凝土收縮等特點。與萘系減水劑相比，三聚氰胺高效減水劑的優(yōu)點是：減水率高、無緩凝、增強作用顯著、硫酸鈉含量低、不含氯離子，對膠凝材料品種適應性強，和其他外加劑的相容性好。可以完全取代萘系高效減水劑或與其它外加劑復合使用。本品符合GB8076－1997國家標準高效減水劑指標。
一、適用范圍
1、用于鋁酸鹽水泥制作耐火砼，110℃烘干及高溫（1000~2000℃）下的抗壓強度提高60～170%。對純鋁酸鈣水泥有極佳的適應性。常用摻量為膠結材的0.5~1.5%。可以應用于制作定形、不定形耐火磚及耐火澆注料等。尤其適宜配制低水泥量耐火澆注料。摻加SM后，可以明顯提高耐火材料的抗壓、抗折強度，降低耐火材料的顯氣孔率，提高密度，延長使用壽命。
2、制備澆注設備基礎的灌漿料，制備自流平地坪材料。在非金屬耐磨地坪材料（干粉砂漿）、自流平砂漿及自流平彩色砂漿等中得到廣泛應用。它可以提高地坪表面的硬度及光潔度，不產(chǎn)生龜裂，色澤和順鮮艷。
3、可以應用于α、β半水石膏及硬石膏粉中，減水率大，增強效果非常明顯。摻量為石膏粉重量的0.5～1.2%。改善石膏漿體的塑性粘度，同時可提高石膏制品的表觀光潔度、耐久性、抗磨性等。配制高強石膏、石膏制品的流動性、抗壓強度、抗折強度、抗?jié)B性、表面光潔度和彈性均有改善，使石膏模具周轉率增加4～5倍。
4、適于配制商品混凝土、泵送混凝土、流態(tài)砼、高強高性能混凝土、免振搗自密實混凝土、蒸養(yǎng)砼，高強砂漿。
5、適于配制耐火混凝土、蒸養(yǎng)混凝土、清水混凝土、裝飾混凝土，彩色砼。
6、可以作為防水材料的主要組分，提高混凝土或砂漿的抗?jié)B能力。也可以與UEA等材料作為混凝土的組分配制結構自防水混凝土。
7、作為油井水泥的高效分散劑應用于油井固井工程中。本產(chǎn)品已在大慶油田得到廣泛應用。
8、制品塑面光亮、光滑、堅硬耐磨、花紋清晰，紅、黃、綠等各種色彩都鮮亮、持久如新。
9、三聚氰胺高效減水劑的顏色為白色，不引氣，因此適合于清水混凝土。
10、三聚氰胺在低溫下也無沉淀產(chǎn)生，有利于冬季施工。
11、三聚氰胺在提高早期強度以及無加氣性使其在預制混凝土方面應用比較理想，適用于蒸養(yǎng)制品。
12、三聚氰胺高效減水劑收縮較小，控制泌水較好，大量用于地磚制造的光亮劑。
二、主要性能
1、本品為無色或淡黃色透明液體，無毒、無腐蝕、不燃。
2、減水率15～30%。砼1d強度提高40～100%，7d強度提高30～70%，28d強度提高30～60%。
3、本品純度高，故冬季使用無結晶現(xiàn)象。
三、勻質性指標
1、外觀：白色粉末（粉劑）；透明液體（液劑），有相當粘性（用手觸摸可辨認）。
2、Na2SO4含量：3.0~4.0%。
3、表面張力（1%濃度液體）（71±1）×10－5N/cm。
4、氯離子含量：0.3~0.4%。
5、pH值：7~9。
6、安全性：無毒、無污染。
7、有效含固量約為40%，比重約1.2（用比重計可檢測）。
8、關鍵性能：分散能力，是對光亮塑面、增強、耐磨，特別對色彩持久性起關鍵作用的性能。簡單檢測方法：將少量水泥面料與水拌成團狀（水灰比為0.3，或更低），然后，加入面料量2%的光亮劑，充分攪拌均勻，這時，團狀物應變成稀漿，放在玻璃板或塑料膜上，能完全流平，多次堆起，能再流平，關鍵是要能持續(xù)相當?shù)臅r間，如30min以上。
9、產(chǎn)品穩(wěn)定性可達八年：即使反復經(jīng)歷冷凍、結冰、溶解，也不影響產(chǎn)品穩(wěn)定性及使用性能。
四、推薦摻量：液體摻量為膠凝總量的1.5～4.0%。
五、使用方法
1、直接摻入混凝土中。2、可使用本品配制其它混凝土外加劑，須經(jīng)試驗確定。
六、注意事項：貯存本品的容器應潔凈、密封，使用時須攪拌均勻。
|
Concrete High-range Water-reducer SM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Concrete High-range Water-reducer SM (Sulfonated Melamine-formaldehyde Resin) is a polymer electrolyte, SM is the best one of existing concrete admixture in comprehensive properties.
Principle Technical properties 1．For dosage within 0.5～1.0％ by weight of cement，the water reduction rate will be 20～25％2. When dosage is appropriate , It is able to increase the compressive strength of concrete and mortar by 40～100％ at one day，by 30～60％ at 28 days . The later age strength also in crease (about 20％) . 3. It is able to prepare high strength concrete (60～80MPa，even higher) by using 45.5#～55.5# Ordinary Portland Cement . 4．Adding SM to refractory concrete，from Aluminous Cement，the strength after drying at 110℃ and after burning at high temperature will increases obviously(by 60～170％ for compressive). 5. Because of no air-entrainment SM can be used curing of concrete and their products. 6. The SM is usually applied for α-hemi hydrate gypsum and β-hemi hydrate gypsum，When dosage is 0.5～1.0％ by weight of gypsum，It is able to increase the strength of gypsum by high water-reducing rate. SM 高效減水劑 一、概況 二、技術數(shù)據(jù) 三、規(guī)格 四、適用范圍 五、包裝 六、儲存 七、運輸規(guī)定 SM High-Range water Reducer 一、 Description 二、 Properteis 三、 Specification 四、 Suitable application range 五、 Package 六、 Storage 七、 Transportation [ 應用實例 1] 三聚氰胺系高效減水劑的合成 一、合成方法 1 、主要基本化工原料 2 、合成技術路線
上述三個反應過程均在人工控制的反應釜中進行，反應溫度、反應時間和溶液的 pH 值是影響反應過程的主要工藝參數(shù)。 3 、合成反應 （ 1 ）羥甲基化反應 影響羥甲基化的主要因素有：

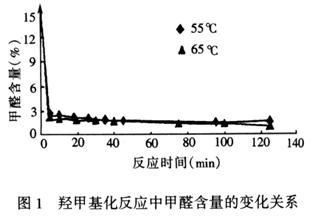

圖 1 為不同溫度下羥甲基化反應中甲醛隨反應時間的變化關系。 由圖 1 可以看出，甲醛的羥甲基化反應是非常迅速的，混合幾分鐘內(nèi)，大部分已反應完。但當繼續(xù)反應時，濃度的降低已非常慢。 （ 2 ）磺化反應 表 1 反應時間與磺化反應轉化率的關系
影響磺化反應轉化率的主要因素有： ①反應時間：合成時間過短，溶液中會存在過多的磺化試劑。 （ 3 ）縮合反應 （ 4 ）穩(wěn)定反應 二、合成工藝控制參數(shù)項 合成工藝控制參數(shù)
三、實驗結果及性能分析 合成產(chǎn)品性能：按照上述工藝流程，經(jīng)過優(yōu)化工藝參數(shù)合成的減水劑性能指標如表 2 所示。
三聚氰胺系減水劑（ SMF ）質量指標
合成減水劑的黏度不同說明其分子量大小不同。當黏度小于 17s 時，分子量過小，達不到較好的分散效果，減水率也較低；當黏度大于 70s 時，分子量很大，減水劑分子鏈過長或產(chǎn)生支鏈，也起不到好的分散效果。 四、結論 1 、四步法合成的減水劑比兩步法與三步法性能優(yōu)異，在相同加量的情況下，凈漿流動高，減水率高。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
表 2 合成的磺化
