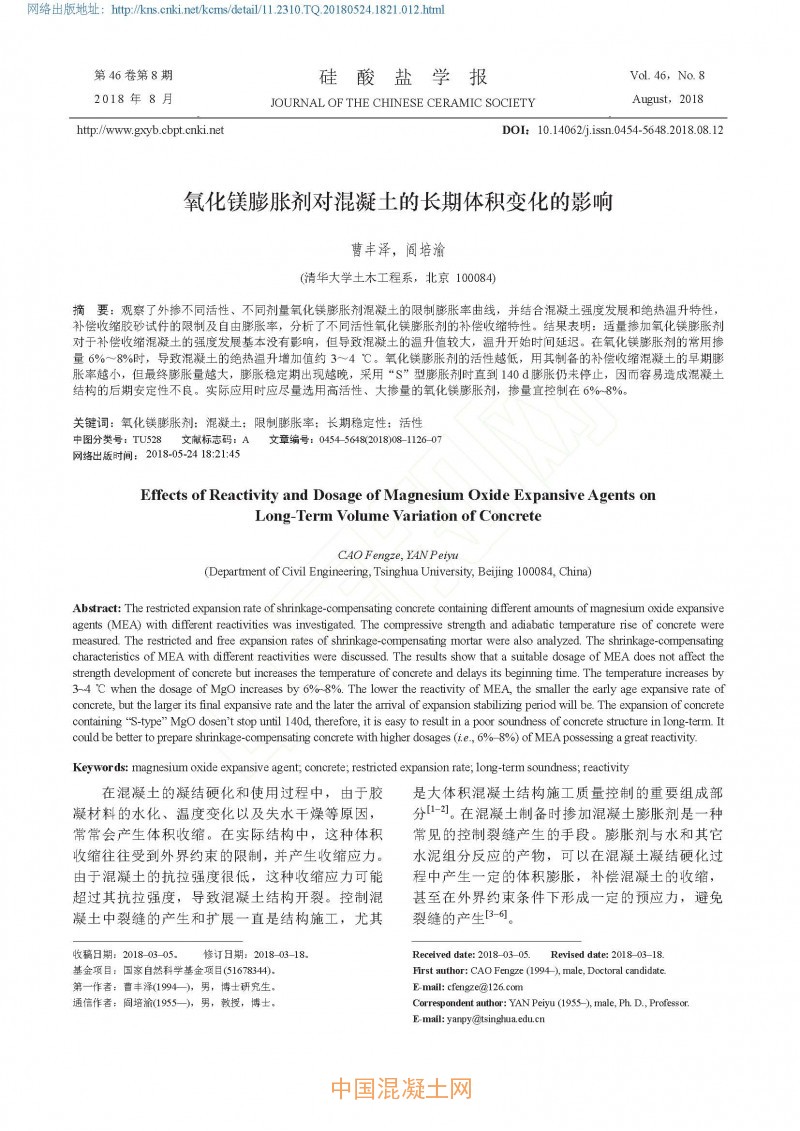

氧化鎂膨脹劑對混凝土的長期體積變化的影響

核心提示：觀察了外摻不同活性、不同劑量氧化鎂膨脹劑混凝土的限制膨脹率曲線,并結合混凝土強度發展和絕熱溫升特性,補償收縮膠砂試件的限制及自由膨脹率,分析了不同活性氧化鎂膨脹劑的補償收縮特性。結果表明:適量摻加氧化鎂膨脹劑對于補償收縮混凝土的強度發展基本沒有影響,但導致混凝土的溫升值較大,溫升開始時間延遲。在氧化鎂膨脹劑的常用摻量6%~8%時,導致混凝土的絕熱溫升增加值約3~4℃。氧化鎂膨脹劑的活性越低,用其制備的補償收縮混凝土的早期膨脹率越小,但最終膨脹量越大,膨脹穩定期出現越晚,采用“S”型膨脹劑時直到140 d膨
