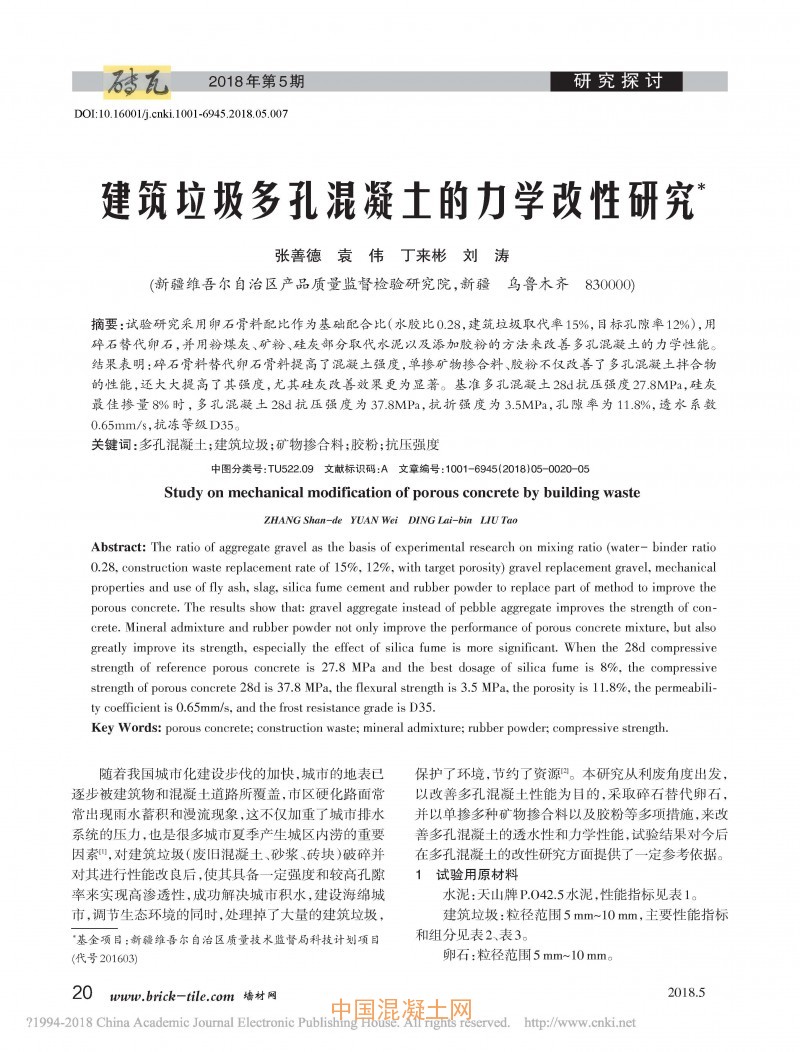

建筑垃圾多孔混凝土的力學改性研究

核心提示：試驗研究采用卵石骨料配比作為基礎配合比(水膠比0.28,建筑垃圾取代率15%,目標孔隙率12%),用碎石替代卵石,并用粉煤灰、礦粉、硅灰部分取代水泥以及添加膠粉的方法來改善多孔混凝土的力學性能。結果表明:碎石骨料替代卵石骨料提高了混凝土強度,單摻礦物摻合料、膠粉不僅改善了多孔混凝土拌合物的性能,還大大提高了其強度,尤其硅灰改善效果更為顯著?；鶞识嗫谆炷?8d抗壓強度27.8MPa,硅灰最佳摻量8%時,多孔混凝土28d抗壓強度為37.8MPa,抗折強度為3.5MPa,孔隙率為11.8%,透水系數0.65m
