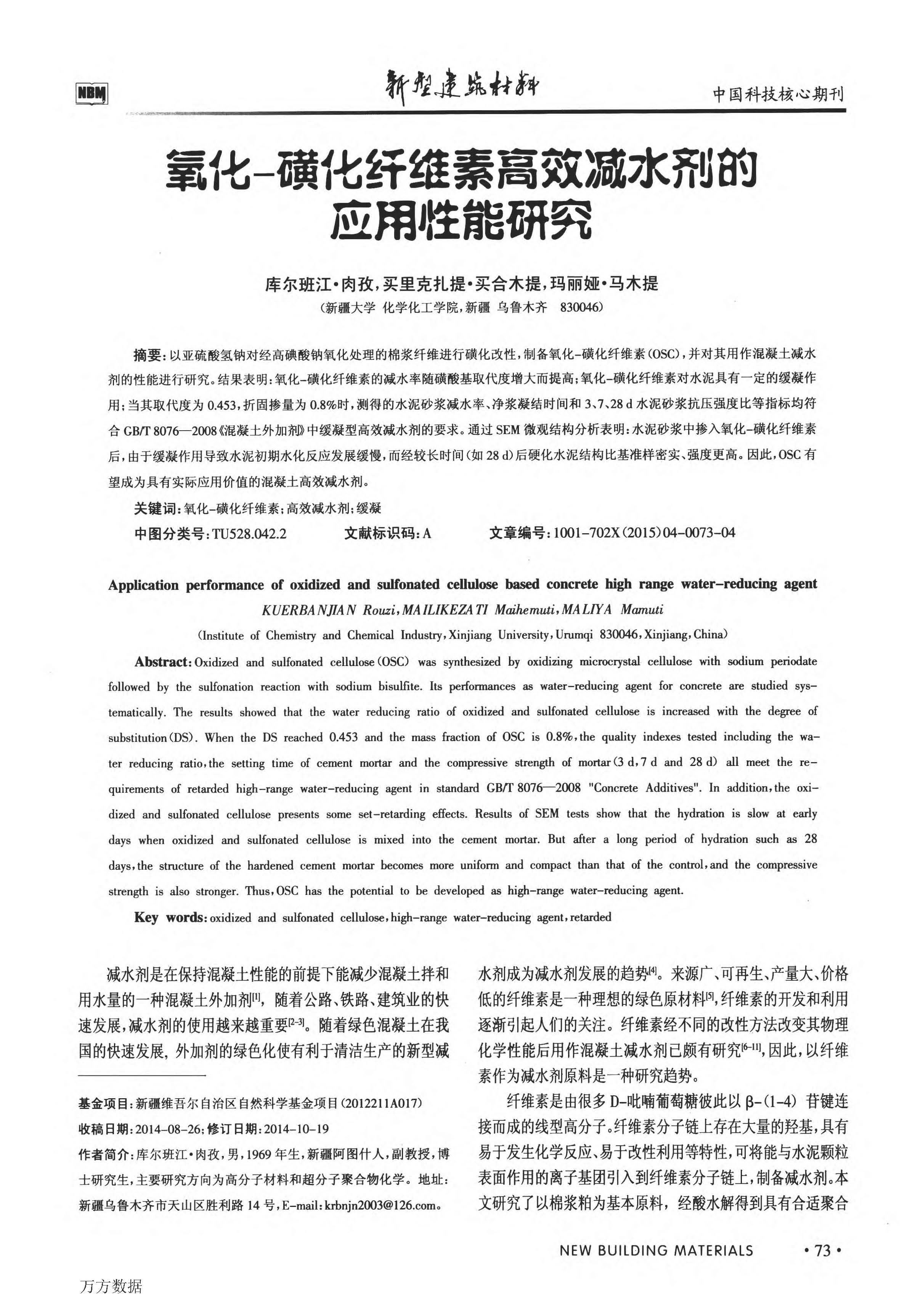

氧化-磺化纖維素高效減水劑的應(yīng)用性能研究

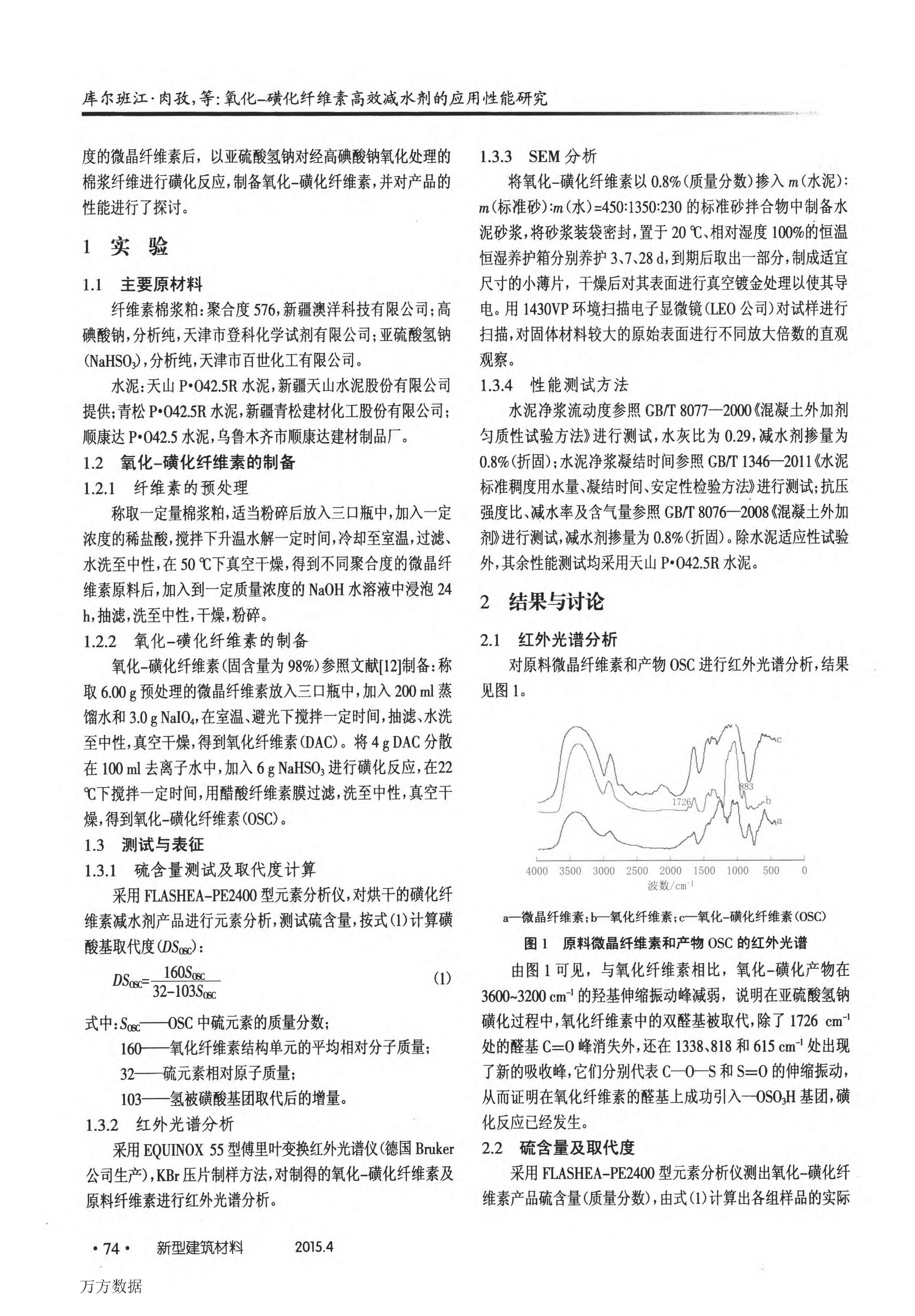

核心提示：以亞硫酸氫鈉對(duì)經(jīng)高碘酸鈉氧化處理的棉漿纖維進(jìn)行磺化改性,制備氧化-磺化纖維素(OSC),并對(duì)其用作混凝土減水劑的性能進(jìn)行研究.結(jié)果表明:氧化-磺化纖維素的減水率隨磺酸基取代度增大而提高;氧化-磺化纖維素對(duì)水泥具有一定的緩凝作用;當(dāng)其取代度為0.453,折固摻量為0.8％時(shí),測(cè)得的水泥砂漿減水率、凈漿凝結(jié)時(shí)間和3、7、28 d水泥砂漿抗壓強(qiáng)度比等指標(biāo)均符合GB/T 8076-2008《混凝土外加劑》中緩凝型高效減水劑的要求.
