混凝土含氣量的測定方法之儀器的壓力表讀值與含氣量關系曲線的標定

放大字體  縮小字體 發布日期:2008-09-01  來源:中國混凝土網  作者:中國混凝土網
核心提示:混凝土含氣量的測定方法之儀器的壓力表讀值與含氣量關系曲線的標定
  當初次使用改良法混凝土含氣量測定儀時,應先按下列步驟標定出含氣量與壓力表讀值關系曲線:
       1、 量缽容積的標定:

       先稱量含氣量測定儀器量缽加玻璃板重,然后量缽加滿水,用玻璃板沿量缽頂面平推,使量缽內盛滿水而玻璃板下無氣泡。擦干缽體外表面后連同玻璃板一起稱重。兩次質量的差值除以該溫度下的水的密度即為量缽的容積V。

       2、 含氣量0%點的標定:

       把量缽加滿水,將校正管1接在缽蓋下面排水氣閥的端部,將缽蓋輕放在量缽上,用夾子夾緊使其氣密良好并用水平儀檢查儀器的水平,打開進水旋塞,松開排水氣閥,用吸水球從進水旋塞處加水,直至排水氣閥出水口冒水為止。然后擰緊進水旋塞和排水氣閥,此時缽蓋和缽體之間的空隙被水充滿。

       用手泵向氣室充氣,使表面捎大于0.1MPa,用指尖輕彈表面,然后用微調閥調整表壓使其為0.1MPa。放松調整氣閥1-2次,使氣室的壓力氣體進入量缽內,讀壓力表讀數,此時指針所示壓力相當于含量0%。

       3 、含氣量1%-10%的標定:

       含氣量0%標定后,將校正管2接在缽蓋排水氣閥的上端,然后放松一下調整氣閥,慢慢打開排水氣閥,量缽中的水就通過校正管2流到量筒中,當量筒中的水為量缽容積的1%時關閉排水氣閥。

       打開進水旋塞,使量缽內的壓力與大氣壓平衡,再關上進水旋塞,然后重新用手泵加壓,并用微調閥準確地調到0.1MPa,放松1-2次調整氣閥,此時測得的壓力表讀值相當于含氣量1%,同樣方法可測得含氣量2%-10%的壓力表讀值。

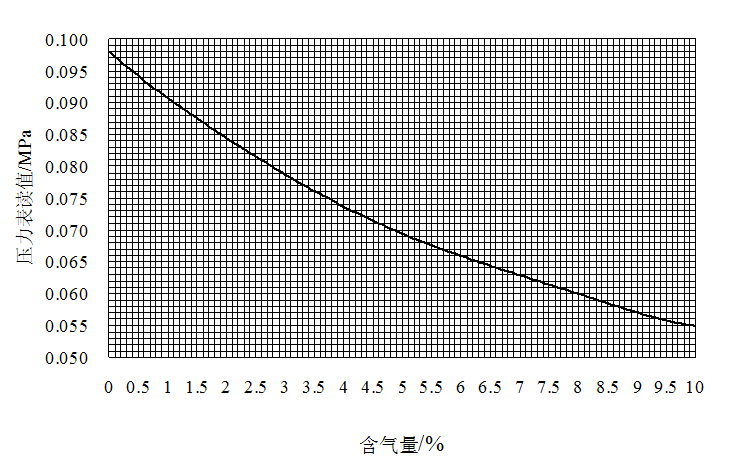

       以上試驗均應進行兩次,各次所測壓力值均應精確至0.01MPa,對以上的各次試驗均應進行檢驗,其相對誤差均應小于0.2%;否則應重新標定;最后,以含氣量為橫坐標,壓力表讀值為縱坐標,繪制含氣量與壓力表讀值關系曲線。

       做集料或混凝土試驗時請將校正管1拉出。
