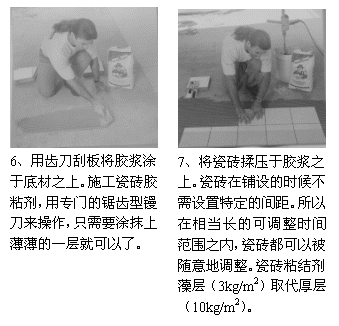

|
|
1 、干凈桶倒入水 |
2 、倒入砂漿
|
3 、電動攪拌3~5min |
4 、后靜置 2 ～ 3 分鐘 |
|
5 、二次攪拌 |
|
|
晾置時間 Open time
滑 移 Slip
潤濕能力 Wetting capability
橫向變形 Transverse deformation
熟化時間 Maturing time
基本性能 Fundamental characteristics
可選性能 Optional characteristics
附加性能 Additional characteristics
特殊性能 Special characteristics
水泥基膠粘劑 Cementitious adhesive |
瓷磚勾縫劑（縫寬 10 ～ 20mm ）
1 、配比：本材料 25kg/ 袋，按照水灰比 1:4 調配，該材料只允許加水，不能加任何水泥、沙石或添加劑等。
2 、調配方法：取一只干凈的桶，先加入定量的水，邊倒干粉邊攪拌，用低轉速（每分鐘 1000 轉以下）電動攪拌棒攪拌約 3 ～ 5min 后靜置 2 ～ 3min ，再經二次攪拌后使用。
3 、施工方法：溫度較高或氣候干燥時，必須先潤濕墻面，再涂底層砂漿。使用時用專用工具直接涂于墻面或涂過界面劑的板材上即可。
4 、使用時間：每次調配以 45min 為最佳時效，最長使用時間為 2h 。
5 、注意：（ 1 ）每次使用后，初凝固化的剩料不可再加水調稀，或與新料共同調配。
（ 2 ）環境濕度高于 35 ℃時，施工應設有遮陽設備，以避免材料直接在陽光下暴曬失水。環境溫度低于 4 ℃，不得施工。
鋪貼陶瓷地磚的施工要點：
1 、混凝土地面應將基層鑿毛，鑿毛深度 5 ～ 10 ㎜，鑿毛痕的間距為 30 ㎜左右。之后，清凈浮灰，砂漿、油漬，產散水刷少將地面。
2 、鋪貼前應彈好線，在地面彈出與門道口成直角的基準線，彈線應從門口開始，以保證進口處為整磚，非整磚置于陰角或家具下面，彈線應彈出縱橫定位控制線。
3 、鋪貼陶瓷地面磚前，應先將陶瓷地面磚浸泡陰干。
4 、鋪貼時，水泥砂漿應飽滿地抹在陶瓷地面磚背面，鋪貼后用橡皮棰敲敲實。同時，用水平尺檢查校正，擦凈表面水泥砂漿。
5 、鋪貼完 2 ～ 3h 后，用白水泥擦縫，用水泥、砂子 =1 ： 1 （體積比）的水泥砂漿，縫要填充密實，平整光滑。再用棉絲將表面擦凈。
6 、注意事項。
（ 1 ）基層必須處理合格，不得有浮土、浮灰。
（ 2 ）陶瓷地面磚必須浸泡后陰干。以免影響其凝結硬化，發生空鼓、起殼問題。
（ 3 ）鋪貼完成后， 2 ～ 3h 內不得上人。陶瓷錦磚應養護 4 ～ 5d 才可上人。
干粉砂漿的分類

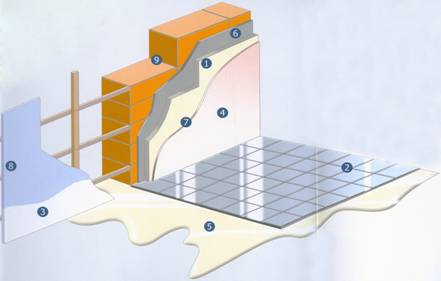

一、常見的 9 類干粉砂漿
1 、外墻外保溫系統：
粘結砂漿：保證砂漿將墻體與 EPS 板牢固的粘接。提高粘結強度。
抹面砂漿：保證保溫系統的機械強度，抗開裂性和耐久性，抗沖擊性。
2 、磁磚粘結劑及填縫劑：
磁磚粘結劑：為砂漿提供高強度的粘合，給砂漿以足夠的柔性來應變基底和瓷磚不同的熱膨脹系數。填縫劑：讓砂漿具有的抗滲性，防止水的侵入。同時與瓷磚邊緣有很好的粘合性及低的收縮率，柔韌性。
3 、瓷磚翻新及木板抹面膩子：
提高膩子在特殊基材上 ( 如瓷磚面，馬賽克，合板等光滑表面 ) 附著力和粘結強度，保證膩子有很好的柔韌性來應變基材的膨脹系數。
4 、內外墻膩子：
提高膩子的粘結強度，保證膩子具有一定柔韌性來緩沖不同的基層產生不同的伸縮應力的作用。
保證膩子有良好的耐老化性及抗滲性，防潮性。
5 、自流平地坪砂漿：
保證砂漿彈性模量的匹配性與抗彎折力和抗裂性。
提高砂漿的耐磨性和粘結強度及內聚力。
6 、界面砂漿
提高基材的表面強度，保證砂漿的粘結力。
7 、水泥基防水砂漿
保證砂漿涂層的防水性能，同時與基面有很好的粘結力，提高砂漿的抗壓及抗折強度。
8 、修補砂漿 保證砂漿與基材的膨脹系數相匹配，減少砂漿的彈性模量。
確保砂漿有足夠的憎水性，透氣性和粘結力。
9 、砌筑抹灰砂漿
提高保水性。
減少對多孔底材的失水。
改善施工操作簡易度，提高工作效率。
二、干粉砂漿專用外加劑的作用
1 、提高砂漿的彎曲強度與抗折強度
可再分散乳膠粉形成的聚合物膠膜有很好的柔韌性。在水泥砂漿顆粒的間隙及表面成膜，構成柔韌性連接。重而使脆硬的水泥砂漿變得有彈性。添加了可再分散乳膠粉的砂漿要比普通砂漿在拉伸抗折上要高好幾倍。
2 、提高砂漿的粘接強度及內聚力
作為有機粘結劑的可再分散乳膠粉成膜后，可在不同的基材上形成高抗拉強度和粘接強度。在砂漿與有機材料（ EPS ，擠塑性泡沫板）及光滑表面基材的粘結力上發揮了很重要的作用。成膜的聚合物膠粉作為增強材料分布于整個砂漿體系中，增加砂漿的內聚力。
3 、提高砂漿的抗沖擊性，耐久性，耐磨性
膠粉顆粒填充了砂漿的孔腔，砂漿的密實度增加，提高了耐磨性。在外力的作用下會產生松馳而不被破壞。聚合物膠膜可以永久的存在砂漿體系中。
4 、提高砂漿的耐侯性，抗凍融性，防止砂漿開裂
可再分散乳膠粉屬于熱塑性樹脂，有著很好的柔韌性，能夠使砂漿應對外部冷熱環境變化，有效的防止了砂漿因溫差的變化而開裂。
5 、提高砂漿的憎水性，降低吸水率
可再分散乳膠粉在砂漿孔腔及表面成膜，聚合物膠膜遇水后不會二次分散，阻止了水份的入侵，提高了抗滲性。具有疏水效應的特殊可再分散乳膠粉，憎水效果更佳。
6 、提高砂漿施工和易性
聚合物膠粉顆粒之間的潤滑效應，使砂漿組份能夠單獨流動，同時膠粉對空氣有誘導效應，給予砂漿的可壓縮性，改善砂漿的施工和易性。
噴 墻 |
刮 平 |
收 光 |
噴天花 |
攪 拌 |
收 光 |
強力膩子批蕩 |
樣 板 |

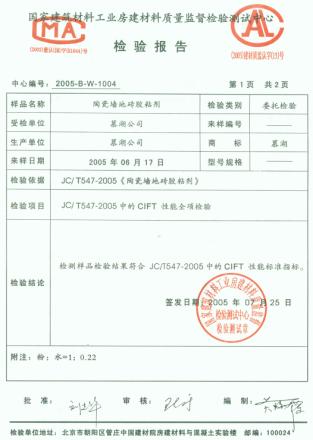

檢測報告
|
