摘要：通過分析水泥混凝土工程質量事故的若干案例，發現混合材的品種和成分對水泥的使用性能有很大影響。造氣渣作混合材時，容易引起水泥混凝土表層開裂；黑色石灰石作混合材時，混凝土表面硬度差，引起混凝土路面起砂。而當低燒失量粉煤灰、沸騰爐渣和礦渣作混合材時，水泥具有良好的使用性能。
關鍵詞：混合材：水泥；使用性能
Abstract：It is showed that the type and composition of admixtures play an important role in cement workability after studying some cases of concrete engineering fault．Using the waste slag discharged from nitrogenous fertilizer plant as cement admixture may cause crack on the surface of concrete．and the black limestone may lead to the lOW surface hardness degree of the concrete．which will cause the sand streak of concrete road．W hile the cement admixed with fly ash of lOW ignition．fluidizing furnace of boiler and blast furnace slag showed good performance to prepare concrete。
Key word：admixture；cement；workability
引言
水泥生產廠家一般都處理過用戶對水泥質量異議的問題。大多數情況都是：水泥廠方認為自己無過錯，現場共同取樣的仲裁檢驗結果也顯示水泥的各項物理性能指標均符合國家標準。所以，水泥廠方往往把過錯責任推給施工方和用戶，而用戶和施工方則認為出現的問題是水泥質量不好造成的。當問題無法解決時，用戶只能選擇放棄使用該水泥，水泥生產廠家要想在市場競爭中立于不敗之地，就必須重視此問題。筆者近幾年為水泥廠處理了上百起水泥質量異議的問題，認為水泥的使用性能與其工藝配方關系密切，在廣西某廠的生產實踐也證明了這種關系。
1 工程質量事故案例
1．1 水泥混凝土開裂
表1為2000年使用P•C 42．5級水泥出現的混凝土開裂的典型案例，混合材主要為造氣渣。該水泥經廠方和用戶雙方共同現場取樣，送仲裁機關檢驗，均為合格品，其結果見表2。
1．2 混凝土表面不凝結或硬度差
表3是2003年使用P•C 32．5級水泥出現的混凝土表面不凝結和硬度差的案例，混合材主要為黑色石灰石，該水泥經廠方和用戶雙方現場抽樣，仲裁檢驗均為合格品。其結果見表4。
2 試驗過程

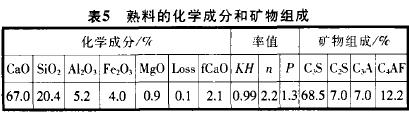

分別用與案例相同的造氣渣、黑色石灰石和低燒失量粉煤灰作主要混合材，礦渣為次要混合材，各試制500tP•C 32．5級水泥，在工程上試用，觀察其抗裂性、凝結速率和表面硬度。熟料化學成分和礦物組成見表5 ．

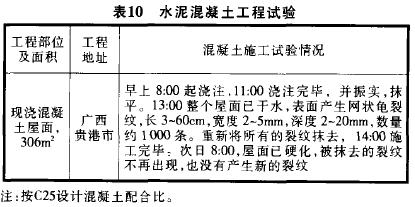

2．1 造氣渣的試驗結果見表6一表1O

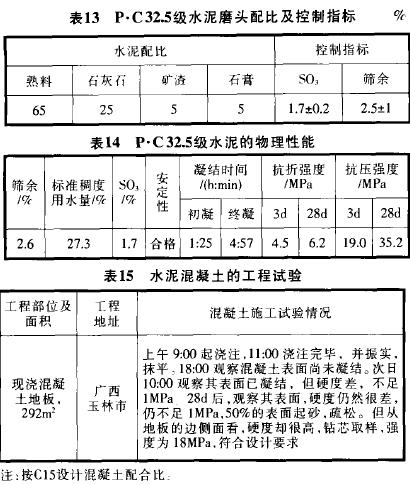

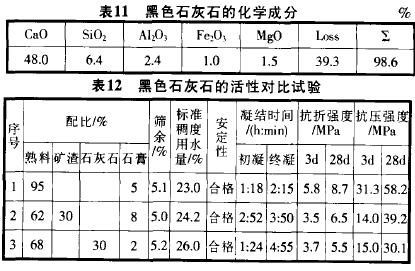

2．2 黑色石灰石的試驗結果見表ll一表15
2．3 低燒失量粉煤灰的試驗結果見表16-表2O
2．4 沸騰爐渣和礦渣沸騰爐渣和礦渣作主要混合材時，也具有良好的使用性能。
3 結束語
1)采用造氣渣作主要混合材時，盡管水泥的物理性能均達到國家標準，但是，由于水泥的標準稠度用水量過大，而且，終凝時間與初凝時間間隔太短，使混凝土表層干縮性增大，導致混凝土表層開裂。
2)采用黑色石灰石作主要混合材時，盡管水泥的物理性能也達到國家標準，但是，由于水泥的終凝時間與初凝時間間隔太長，而且，強度增進率低。使混凝土表層不凝結，或凝結后硬度不足，導致混凝土路面起砂。
3)采用低燒失量粉煤灰、沸騰爐渣和礦渣作主要混合材時，水泥的需水量適中，凝結時間適宜，水泥具有良好的使用性能。
參考文獻：
[1] 張永娟．石灰石與石膏在水泥中的作用比較[j]．四川水泥．2000，f6)：8-10．
