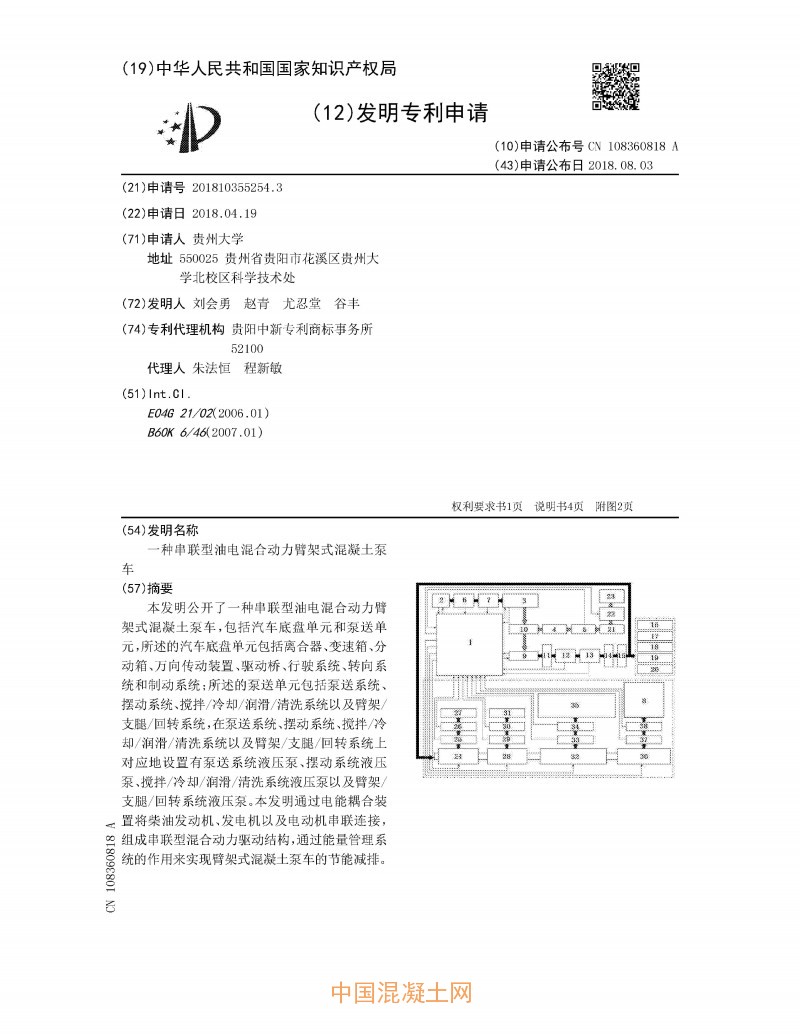

一種串聯型油電混合動力臂架式混凝土泵車（公開號：CN108360818A）

核心提示：本發明公開了一種串聯型油電混合動力臂架式混凝土泵車,包括汽車底盤單元和泵送單元,所述的汽車底盤單元包括離合器、變速箱、分動箱、萬向傳動裝置、驅動橋、行駛系統、轉向系統和制動系統；所述的泵送單元包括泵送系統、擺動系統、攪拌/冷卻/潤滑/清洗系統以及臂架/支腿/回轉系統,在泵送系統、擺動系統、攪拌/冷卻/潤滑/清洗系統以及臂架/支腿/回轉系統上對應地設置有泵送系統液壓泵、擺動系統液壓泵、攪拌/冷卻/潤滑/清洗系統液壓泵以及臂架/支腿/回轉系統液壓泵。本發明通過電能耦合裝置將柴油發動機、發電機以及電動機串聯連接
