廢鋼化玻璃微粉作礦物摻合料的試驗(yàn)研究

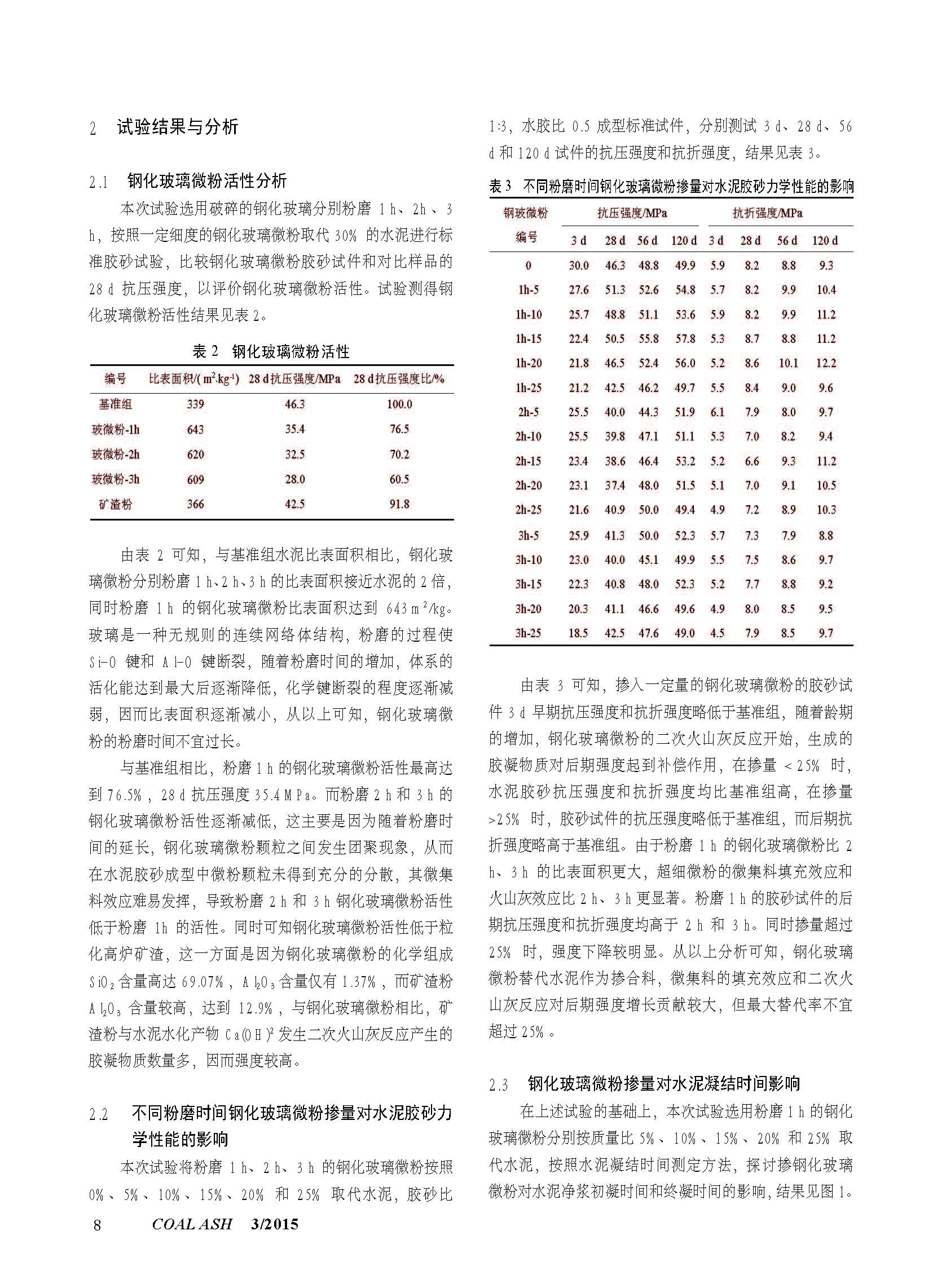

核心提示：對(duì)不同摻量廢鋼化玻璃微粉的水泥凈漿、膠砂試件及混凝土的力學(xué)性能進(jìn)行了研究。結(jié)果表明：廢棄鋼化玻璃微粉具有火山灰活性，但其活性略低于粒化高爐礦渣，粉磨1 h的鋼化玻璃微粉活性最好，達(dá)到76.5%。膠砂試件中廢鋼化玻璃微粉取代水泥的摻量不宜超過25%，摻量20%時(shí)，混凝土強(qiáng)度與不摻基準(zhǔn)組相當(dāng)，水泥膠砂試件120 d的抗壓強(qiáng)度和抗折強(qiáng)度分別達(dá)到56.0 MPa和12.2 MPa，分別高于基準(zhǔn)組12.2%、31.2%。
