混凝土施工多采用集中拌合，由于材料的差異性或外界條件的影響造成坍落度損失快、粗細骨料級配不佳、母巖強度不足等造成的粗骨料對混凝土強度的影響。機制砂含粉量高，MB值大（含泥多）時對混凝土質量的影響。外加劑（聚羧酸）與水泥或摻合料不相適應時對混凝土的影響等等。本文不僅闡述具體的病害，并詳細論述具體的處治方法。使其變得具有實用性，從而更好的指導施工。
1.坍落度損失快時對混凝土質量的影響
具體表現：拌合站剛開始拌合時混凝土工作性能好，但拌合完畢運輸到現場澆筑或攪拌過程中混凝土無法從罐車中順利放出，造成混凝土無法使用。（一般國產罐車≧10cm時可勉強放出，對摻聚羧酸的混凝土16-20cm時比較容易順利放出）。

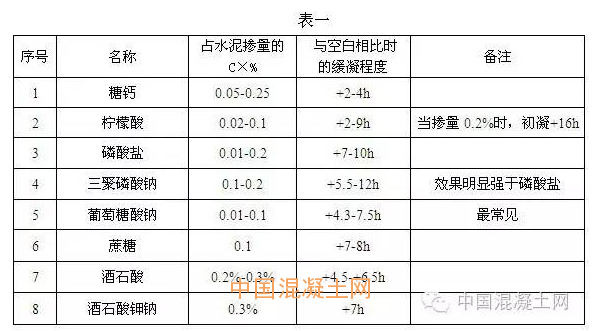

主要原因：外加劑中緩凝或保塑組分的摻量過低或由于外界條件（如氣溫升高）影響需增加其緩凝或保塑組分的含量。也可以由于緩凝或保塑組分與水泥（摻合料）不相適應引起。可能需采用無機緩凝組分。隨溫度升高，緩凝成分對水泥中硅酸三鈣C3S的水化抑制作用降低，無機類緩凝劑稍好一些。具體常用緩凝劑、保塑劑名稱、摻量及大致緩凝程度列表如下：（詳見表一）
…………
點擊下載全文：幾種混凝土常見病害及處治方法
