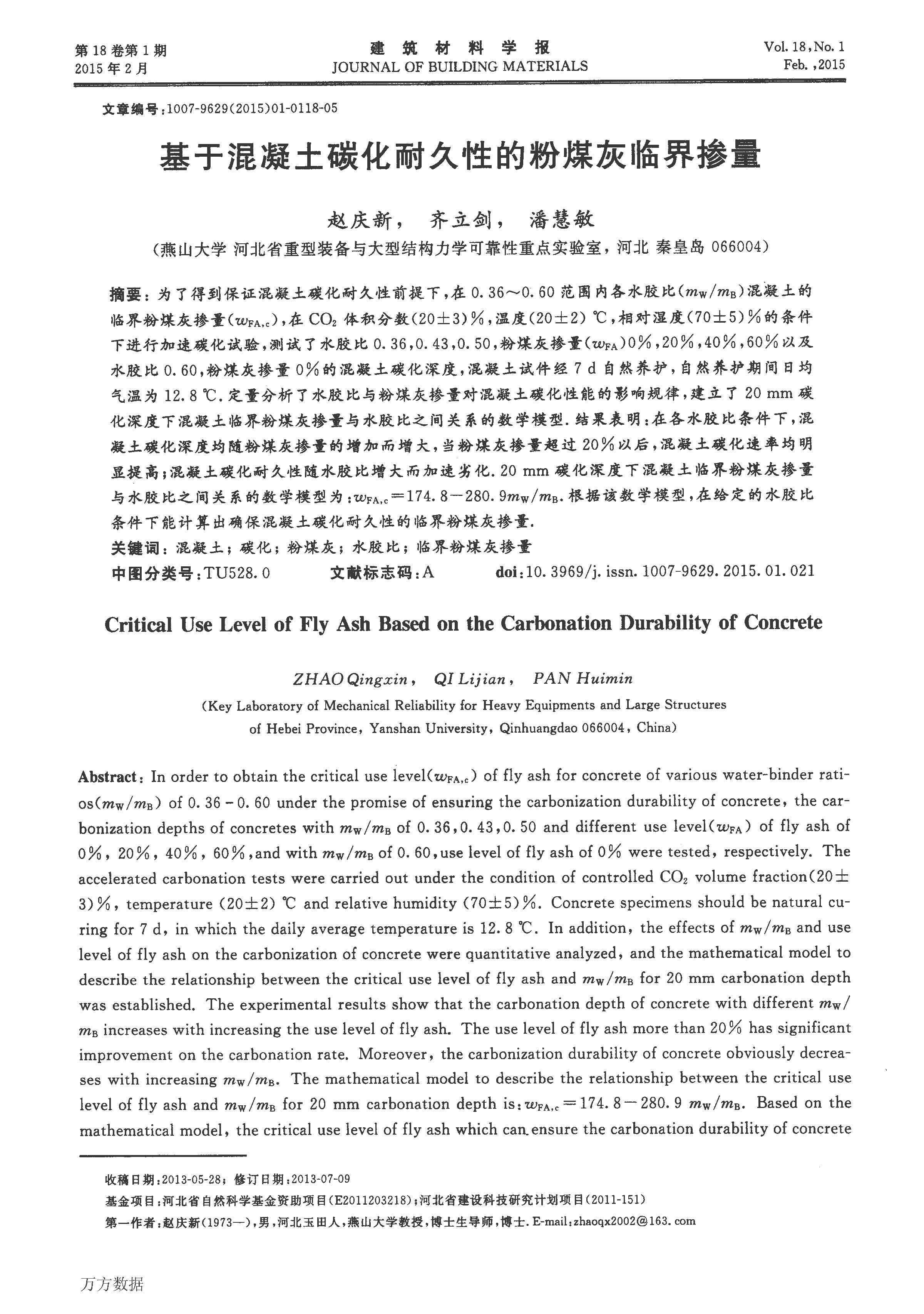

基于混凝土碳化耐久性的粉煤灰臨界摻量

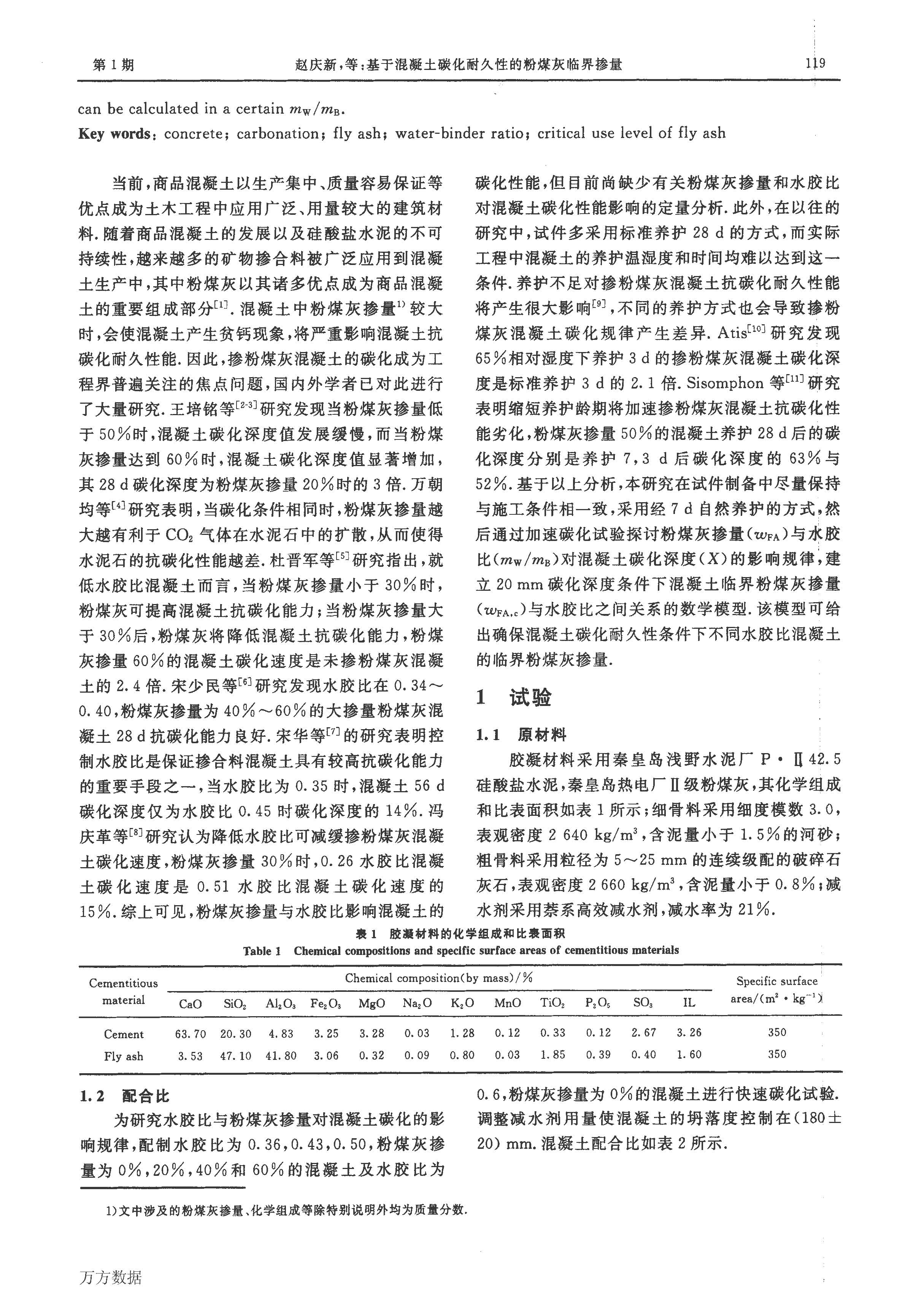

核心提示：為了得到保證混凝土碳化耐久性前提下,在0.36～0.60范圍內(nèi)各水膠比(mW/mB)混凝土的臨界粉煤灰摻量(wFA,c),在CO2體積分?jǐn)?shù)(20±3)％,溫度(20±2)℃,相對濕度(70±5)％的條件下進(jìn)行加速碳化試驗(yàn),測試了水膠比0.36,0.43,0.50,粉煤灰摻量(WFA)0％,20％,40％,60％以及水膠比0.60,粉煤灰摻量0％的混凝土碳化深度,混凝土試件經(jīng)7d自然養(yǎng)護(hù),自然養(yǎng)護(hù)期間日均氣溫為12.8℃
