摘 要：隨著我國電力事業的發展，粉煤灰的排放量也在逐年增加，以至造成了嚴重的環境污染。因此在今后一個相當長的時期內，搞好粉煤灰的綜合利用，對減少工業廢渣對環境的污染，化害為利、變廢為寶及節約能源和自然資源等都具有深遠的意義。本文著眼于粉煤灰雙摻混凝土的力學性能，從不同摻量粉煤灰的性能方面探討了粉煤灰混凝土實際應用的優越性。
關鍵詞：粉煤灰，力學性能，綜合利用
眾所周知，我國有豐富的煤炭資源，是世界產煤大國，加上以燃煤火力發電為主的電力工業的發展、電廠規模的不斷擴大，導致了粉煤灰排放量的急劇增長。目前我國粉煤灰的年排放量為1.8t，耗用大量的土地和沖灰用水[1]。
隨著我國電力事業的發展，粉煤灰的排放量也在逐年增加，以至造成了嚴重的環境污染。因此在今后一個相當長的時期內，搞好粉煤灰的綜合利用，對減少工業廢渣對環境的污染，化害為利、變廢為寶及節約能源和自然資源等都具有深遠的意義[2]。
本文著眼于粉煤灰雙摻混凝土的力學性能，從不同摻量粉煤灰的性能方面探討粉煤灰混凝土實際應用的優越性。
1 試驗概況
為了探討粉煤灰雙摻在混凝土配合比設計當中的應用研究，本試驗采用等量取代水泥用量的0%～40%，并分別試配了C25～C40 強度等級的粉煤灰雙摻混凝土，來探討粉煤灰雙摻混凝土的和易性以及凝結硬化之后的基本力學性能。混凝土配合比設計混凝土坍落度在
2 使用材料
(1) 細骨料
試驗用細骨料采用阜新市白玉都河砂。圖1 表示砂的級配曲線。表1 表示細骨料的基本物理性質。
(2) 粗骨料

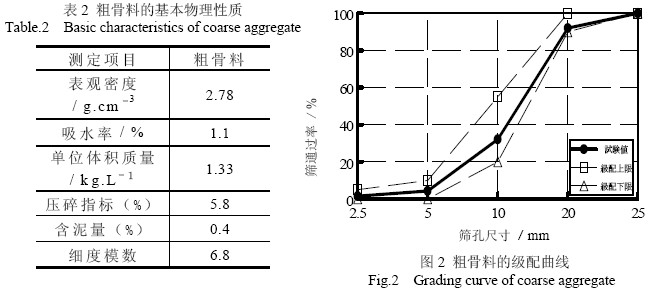

試驗用粗骨料采用阜新市公官營子產碎石，粒徑范圍為5～31
(3) 水泥

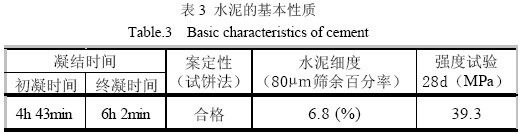

試驗用水泥采用阜新鷹山水泥廠生產的鷹山牌32.5 號礦渣水泥。水泥的基本性質見表3。
(4) 粉煤灰
粉煤灰采用阜新鑫源粉煤灰建筑材料有限責任公司生產的Ⅰ級粉煤灰。粉煤灰的基本物理性質表示在表4。
(5) 減水劑

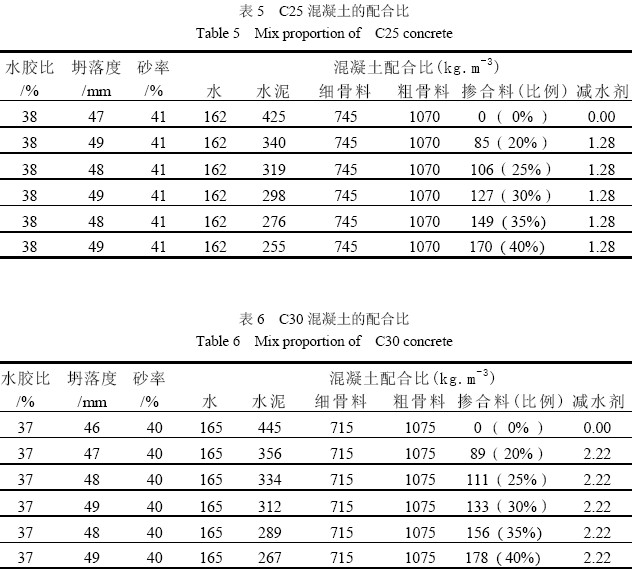

采用上海花王化學有限公司生產的高效高性能減水劑，減水率為20%。表5～8 為粉煤灰以等量法取代0 %～40 %水泥時C25～C40 混凝土的配合比。
3 試驗方法
混凝土拌合物物理性能測試按GB／Ｔ50080－2002《普通混凝土拌合物性能試驗方法標準》進行，混凝土力學性能測試按GB／Ｔ50081－2002《普通混凝土力學性能試驗方法標準》進行[3]。
4 試驗結果及分析

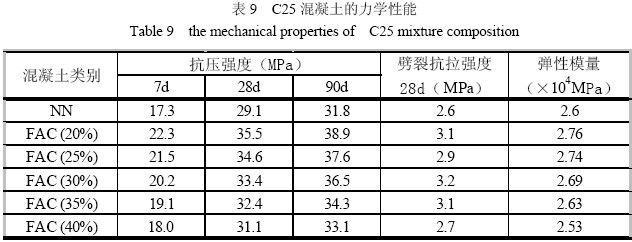

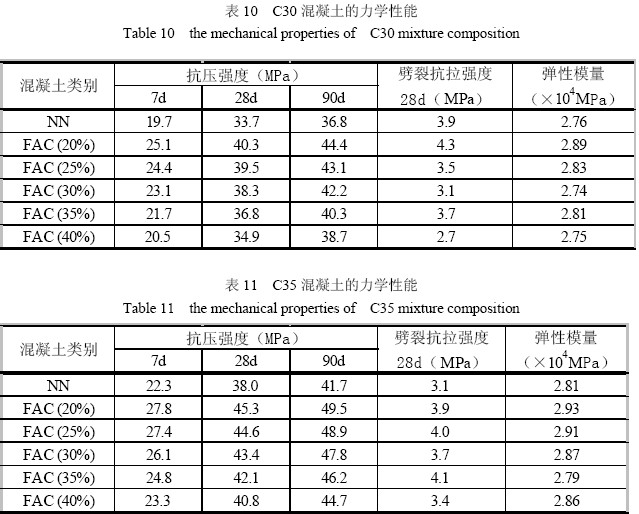

C25～C40 各強度等級粉煤灰混凝土抗壓強度的力學性能結果表示在表9～表12。圖3～圖6 表示各強度等級粉煤灰混凝土抗壓強度與齡期的關系。
從粉煤灰混凝土各齡期抗壓強度的試驗結果來看，摻高效減水劑能夠有效彌補粉煤灰混凝土早期強度低的問題。其強度貢獻率大約在10%左右。而且后期強度的增長也較穩定。隨著粉煤灰產量的增大，混凝土抗壓強度有所降低。
5 結論
1．在力學性能方面因粉煤灰混凝土早期強度較低，后期強度較高，因此，在粉煤灰混凝土中采用摻高性能減水劑的辦法來彌補混凝土早期強度較低的問題，效果較好。
2．粉煤灰混凝土立方體抗壓強度均高于不摻粉煤灰和減水劑的普通混凝土的抗壓強度。
3．從大摻量粉煤灰有效利用的角度來看，粉煤灰以30%取代水泥時的力學性能效果較好。
參考文獻
[1] 王福元，吳正嚴, 粉煤灰利用手冊，中國電力出版社，2004.10
[2] 侯桂華，粉煤灰在混凝土中的應用，混凝土，2005（9）
[3] 王忠德，張彩霞等. 應用建筑材料試驗手冊，中國建筑工業出版社，2006.
