摘要：本文介紹了濕式濕凝土噴射機的類型和發展過程。國內外使用情況和主要優缺點。并著重介紹了國外各種類型濕式混凝土噴射機的工作原理。同量，對近年來國內研制開發的幾種具有代表性的濕式混凝土噴射機也作了重點介紹。
關鍵詞：濕式混凝土噴射機 類型 原理 發展
混凝土噴射機是地下工程，巖土工程，市政工程等領域內廣泛使用的一種施工設備。它是利用壓縮空氣或其它動力，將按一定比例配合的拌和料通過管道輸送并高速噴射到受噴面上凝結硬化，從而形成混凝土支護層，近年來，噴射濕凝土支護層，近年來，噴射混凝土技術以其簡便的工藝，獨特的效應，經濟的造價和廣泛的用途，在各種建筑領域內顯示出旺盛的生命力。
1 國內外濕式混凝土噴射機的發展
在國外，端士阿利瓦（ALIVA）公司于1992年研制出干式轉子式混凝土噴射機。1947年，聯邦德國BSM公司研制成雙罐式干式混凝土噴射機。以后，英國，前蘇聯，日本等相繼研制出各種干式混凝土噴射機。
我國從60年代開始著手研制混凝土噴射設備。先后研制出冶建-65型（冶金工業部建筑研究院），PH30-74型（揚州機械廠），HLP-701型（煤炭科學研究院）等各種干工混凝土噴射機。
干式混凝土噴射朵的主要優點是輸送距離長，設備簡單，耐 用。但由于它是使干拌和混凝土噴嘴外與水混和，故而施工粉塵，回彈均較大，干噴作業產生的粉塵危害工人健康，尤其是窗小巷道工程中。粉塵污染更為嚴重。
從60年代起在，在西方發達國家中，濕噴技術開始逐漸推行，各種濕式混凝土噴射朵也陸續開發出來，所謂濕噴，其基本原理是將加水攪拌好的成品混凝土加入濕式噴射機，輸送至噴嘴處，經摻加速凝劑后形成料束噴至施工面。
目前，在一些西方國家中，濕式混凝土噴射機已逐漸成為主要的噴射混凝土作業機具（見表1）

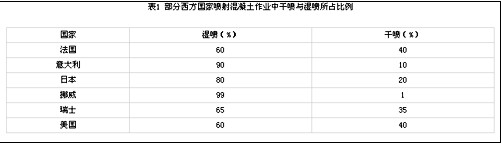

部分西方國家噴射混凝土作業中干噴與濕噴所占比例
在國內，目前由于種種原因，干噴機仍是主要的噴射作業設備。但是隨著人們環保意識的增強以及對噴射混凝土質量 要求的提高，已有越來越多的濕式混凝土噴射機進入使用。在一些國際招標的大型水利工程中，如二灘水電站，黃河小浪底工程，三峽工程等，均是采用濕式混凝土噴射朵作業。國內目前使用的各種濕式混凝土噴身機多是從國外引進的設備。近幾年來。國內一些單位也開始開發研制出幾種濕式混凝土噴射機，但生產規模尚有待于擴大。概括起來，濕式混凝土噴射機主要優點是：
（1）大大降低了機旁和噴嘴外的粉塵濃度，消除了對工人健康的危害。
?。?）生產率高。干式混凝土噴射機一般不超過5m3/h。而使用濕式混凝土噴射機，人工作業時可達10m3/h；采用機械手作業時，則可達20m3/h。
?。?）回彈度低。干噴時，混凝土回彈度可達15%-50%。采用濕噴技術?；貜椔士山档偷?0%以下。
?。?）濕噴時，由于水灰比易于控制，混凝土不化程度高，故可大大改善噴射混凝土的口質，提高混凝土 的勻質性，而干噴時，混凝土的水灰比是由噴射手根據經驗及肉眼觀查來進行調節的，混凝土的品質在很大程度上取決于機手操作正確與否。
2 濕式混凝土噴射機的種類及工作原理
隨著混凝土濕噴技術的應用，各國分別開發出一系列的濕式混凝土噴射機。根據濕式混凝土噴射機的工作原理，呆分為泵送型及氣動型兩大類。
2.1 泵送型

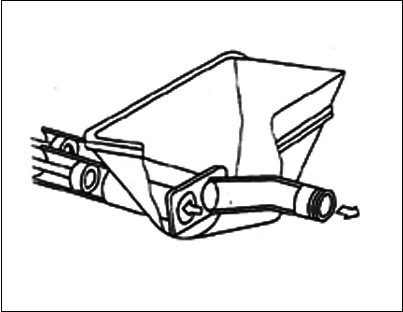

2.1.1 柱塞泵式濕噴機
2.1.2 螺桿泵式濕噴機

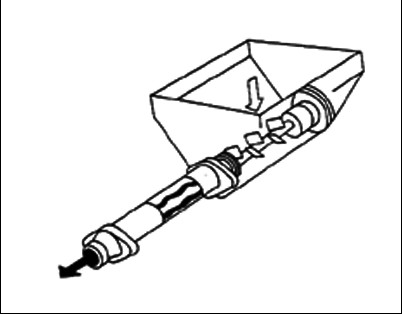

如圖2所示
這種濕噴機是以螺桿與定子套相互嚙合時接角空間容積的變化來輸送物料的。這種類型的有德國UELMAT公司的SB-3型濕噴朵。我國有關單位也曾進行過研制。該機型的主要缺點是生產率低，螺桿和定子套的磨損較嚴重，故而應用范圍不大。
2.1.3 軟管擠壓泵式濕噴機

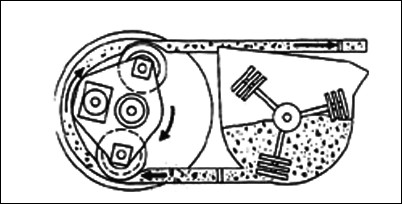

如圖3所示
這種濕噴機由攪拌斗，泵送軟管，泵體和輸料管等部件組成。泵體為圓筒形，中部之行星傳動機構帶動兩個滾輪轉動，連續擠壓泵送管內的濕料，使之進入輸料管壓送出去。日本極東PC08-60M型CHALLENGE型混凝土噴射機即屬此類型濕噴機，據報道這咱噴射機曾在國外應用較廣，但從近年來國仙的引進情況來看，已很少使用，其主要問題 是擠壓管壽命短。
2.2 氣送式濕式混凝土噴機

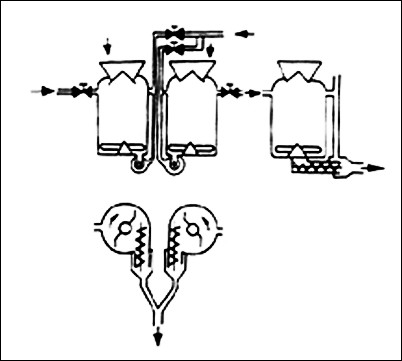

這類濕噴機是利用壓縮空氣將物料在軟管中以“稀薄流”的形式輸送至噴嘴直接噴出。如圖4所示。
是英國COMPERNASS-208型濕噴機工作原理圖。該機為并排的兩個罐，一個噴射，一個備料。罐的底部各有一個橫臥的螺輸送器，噴射罐內通入壓縮空氣，濕拌和料經螺旋送進輸料管，在噴嘴處，通過氣環引入的壓縮空氣使拌和料噴射出去。這種濕噴機的缺點是向罐內加料比較麻煩，罐的清理亦不方便。

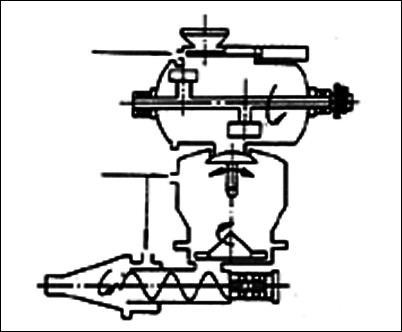

圖5所示
是日本德斯古馬恩型濕噴機工作原理圖。該濕噴朵為豎立的兩個罐，上罐拌料，下罐噴射，上下罐均有密封閽門，交替開啟，關閉，以實現連續噴射。下罐底部有一橫臥螺旋驅動濕拌和料至料管內噴射出去。這種濕噴機的缺點 是上料高度大。比較笨重。

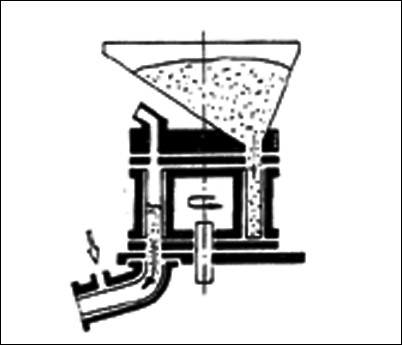

圖6所示
是瑞士阿瓦280型濕噴機工作原理圖。該機為轉子結構，采用液壓驅動裝置，負荷變量泵通過液壓馬達帶動轉子轉動，轉速可調，從而使噴射量可調。采用了液壓式轉子轉動，轉速事調，從而使噴射量可調。采用了液壓式轉子壓緊機構，壓緊力可調。工作時料斗中的濕拌和料落入轉子料孔，經旋轉180o后料孔與壓縮空氣進氣口相通，濕拌和料遂以懸浮狀態被壓至出料管，經在噴嘴混合室與液體速凝劑快速充分混合后，從噴嘴高速噴出。該機的缺點是設備投資較大，維護工作量大。由于自重達到2t多，故機動性差。
3 國產濕式混凝土噴射機
3.1 SPZ-6型濕式混凝土噴射機
SPZ-6型濕式混凝土噴射機是由北京礦冶研究總院研制成功的一咱氣送轉子式濕式混凝土噴射機，如圖7所示。這的工作原理與瑞士阿利瓦280機型相似，其轉子由電動機經減速器帶動旋轉。該機設備投資少，生產率高，重理輕，機動性好。
SPZ-6型濕式混凝土噴射機分別在北京城建大柳樹工地及甘肅金川有色金屬公司進行了工業實驗，取得了優良的效果，并于1996年12月通過了中國有色金屬工業總公司的技術鑒定，1998年8月獲國家專利權（專利號ZL98207689.4）。
3.2 TK-961型濕式混凝土噴射機
TK-961型濕式混凝土噴射機是鐵道科學研究院西南分院近年來研制的一種轉子活塞 式濕噴機，如圖8所示。
該機利用一組活塞將濕攔料推送至機器頂部的混合室，經與空氣混合后，通過軟管輸送到噴嘴，在噴嘴處摻加速凝劑后噴出。該機的主要優點是無余氣排放，送料連續性好，且對混凝土的和易性要示主沆。據報道，已在寶成支線，渝長高速公路等工程中應用。并獲國家專利（專利ZL9232716.5）。
3.3 葉輪式濕式混凝土噴射機
葉輪式濕式混凝土噴射機是安慶市恒特工程機械研究所研制的一種濕噴機，如圖9所示。
這采用了一種葉輪喂料裝置（專利號ZL96202768.5），具有工作可靠，使用壽命長，適應骨料粒徑范圍大等優點。目前已生產出AH型系列產品。
4 濕式混凝土噴射機推廣應用中需解決的一些問題
目前，由于濕噴技術具有明顯的優勢，濕式混凝土噴射機有各工程中的應用亦越來越多。但是，由于存在著一些尚待解決的問題，對濕式混凝土噴射機的推廣應用起到了一定的阻礙作用，以至于在我國，目前主要的噴射混凝土作業方式仍是干噴。
?。?）濕式混凝土噴射機多采用液體速凝劑。進口及合資產品售價較高（達6000-8000元/t），而國產液體速凝劑尚無生產。相對應的干噴所粉狀速凝劑售價低（1000多元/t）。
?。?）勞動力成本低及人們的環保意識尚待提高。
?。?）濕式混凝土噴射機作業時，設備投資較為復雜，操作及維修不及干噴機方便。
（4）使用濕式混凝土噴射機作業時，設備投資較高。
以上種種因素造成濕噴混凝土施工成本高于干噴混凝土施工成本，使濕式混凝土噴射機在國內的推廣受到一定程度的限制。但是，隨著環保意識的加強，以及人們對噴射混凝土施工質量更高的要求，濕式混凝土噴射機必將越來越多地取代干式混凝土噴射機而成為噴射混凝土作業的主要機具。
